Fluke 125 [45/128] Изолированный запуск развертки
![Fluke 125 [45/128] Изолированный запуск развертки](/views2/1004874/page45/bg2d.png)
Режим Scope/Meter (Осциллограф/Измеритель)
Запуск развертки осциллограммы
2
2-21
FREE RUN: автоколебательный режим развертки;
обновление экрана происходит
непрерывно (независимо от запуска
развертки).
ON TRIG.: ждущий режим развертки; обновление
экрана происходит только при
обнаружении события, параметры
которого соответствуют заданным
параметрам запуска развертки.
Изолированный запуск развертки
Для запуска развертки от внешнего источника и
изоляции прибора от запускающего входного сигнала
используется изолированный щуп с оптронной
развязкой (ITP120, поставляется отдельно). См. рис. 2-
16.
Чтобы настроить прибор на работу с изолированным
щупом в пункте
e предыдущего примера следует
выбрать пункт EXT (Внешний запуск). Уровень запуска
в данном случае фиксирован и совместим с уровнями
TTL.

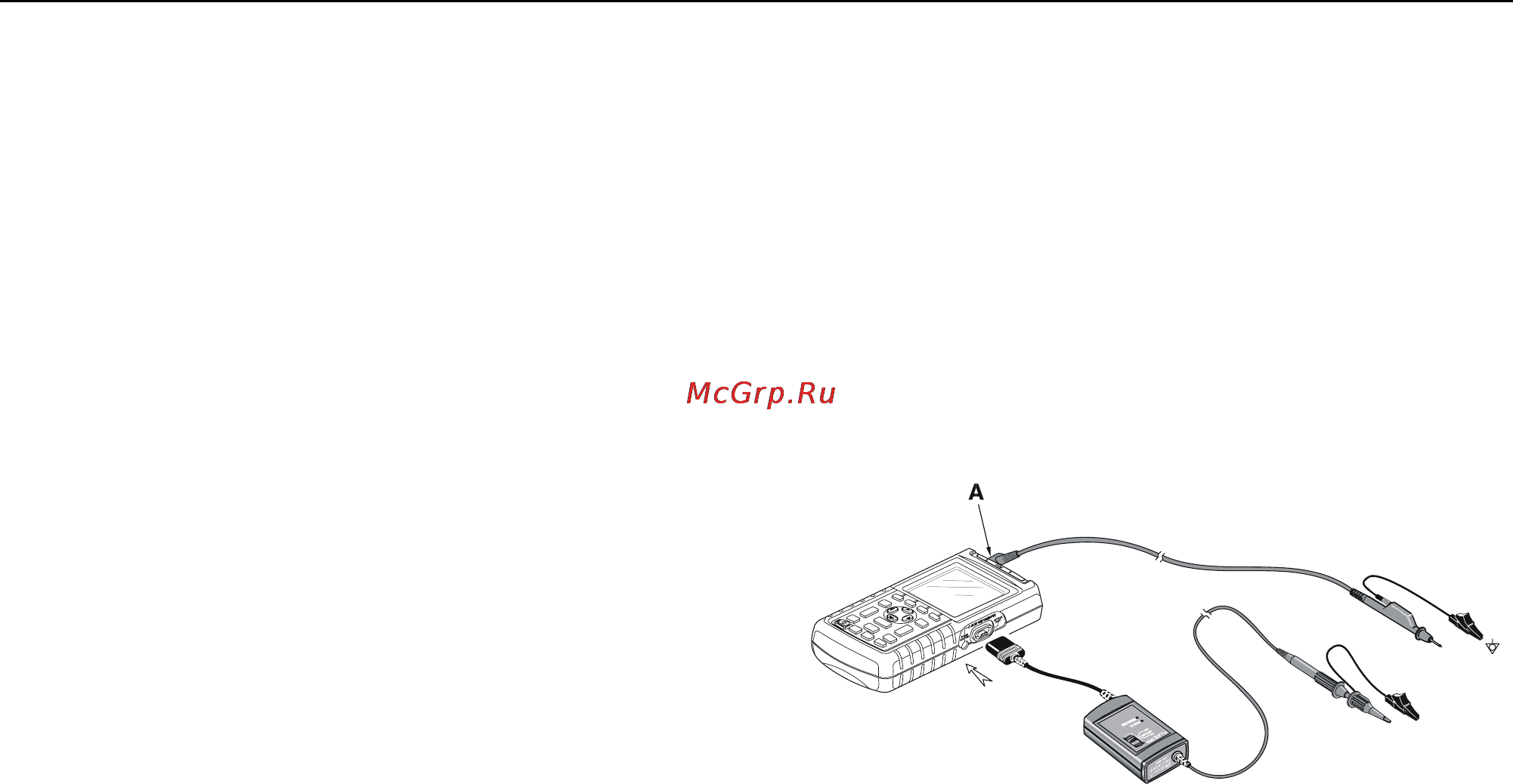

Рис. 2-16 Изолированный запуск развертки
