Fluke 125 [41/128] Выбор режима сопряжения по переменному току
![Fluke 125 [41/128] Выбор режима сопряжения по переменному току](/views2/1004874/page41/bg29.png)
Режим Scope/Meter (Осциллограф/Измеритель)
Регистрация осциллограммы
2
2-17
g
Фиксация записи.
Результаты измерений будут отображены на экране
только после нажатия клавиши
. (См. рис. 2-14).

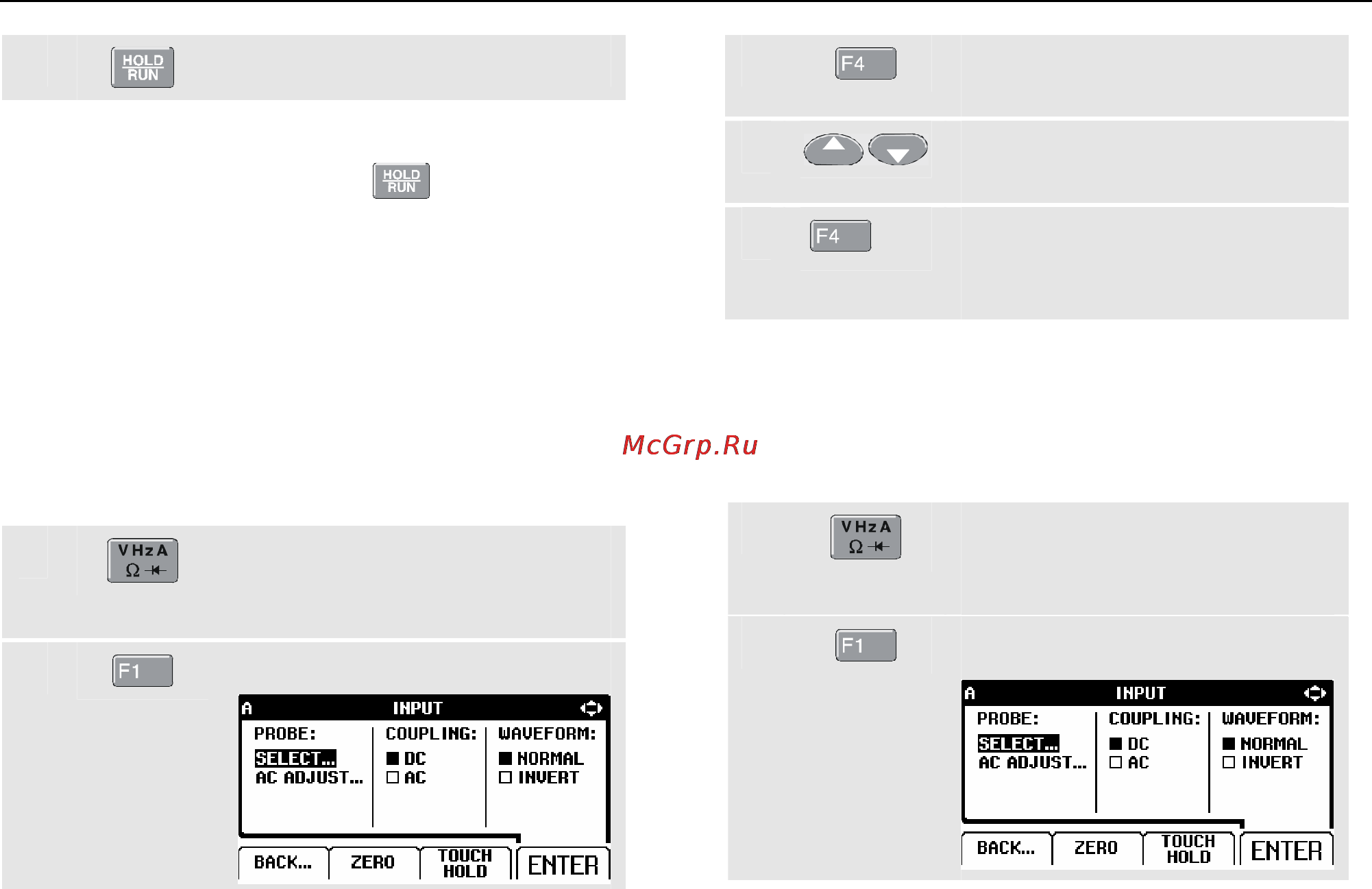

Выбор режима сопряжения по переменному
току
Режим сопряжения по переменному току используется
для отслеживания слабого сигнала переменного тока,
наложенного на сигнал постоянного тока.
Чтобы выбрать режим сопряжения по переменному
току на входе A, необходимо выполнить следующие
действия:
c
Откройте меню A
MEASUREMENTS (Измерения
сигнала на входе A).
d
Откройте меню INPUT (Вход).
e
Перейдите в поле COUPLING
(Сопряжение)
f
Выделите пункт AC
(Однократная)
g
(2x)
Подтвердите выбор режима
AC-coupling (Сопряжение по
переменному току).
Обращение полярности осциллограммы
Чтобы обратить полярность осциллограммы сигнала,
поступающего на вход A, необходимо выполнить
следующие действия:
c
Откройте меню A
MEASUREMENTS (Измерения
сигнала на входе A).
d
Откройте меню INPUT (Вход).
