Fluke 125
Руководства для пользователей
4-2
Измерения на шине Fieldbus

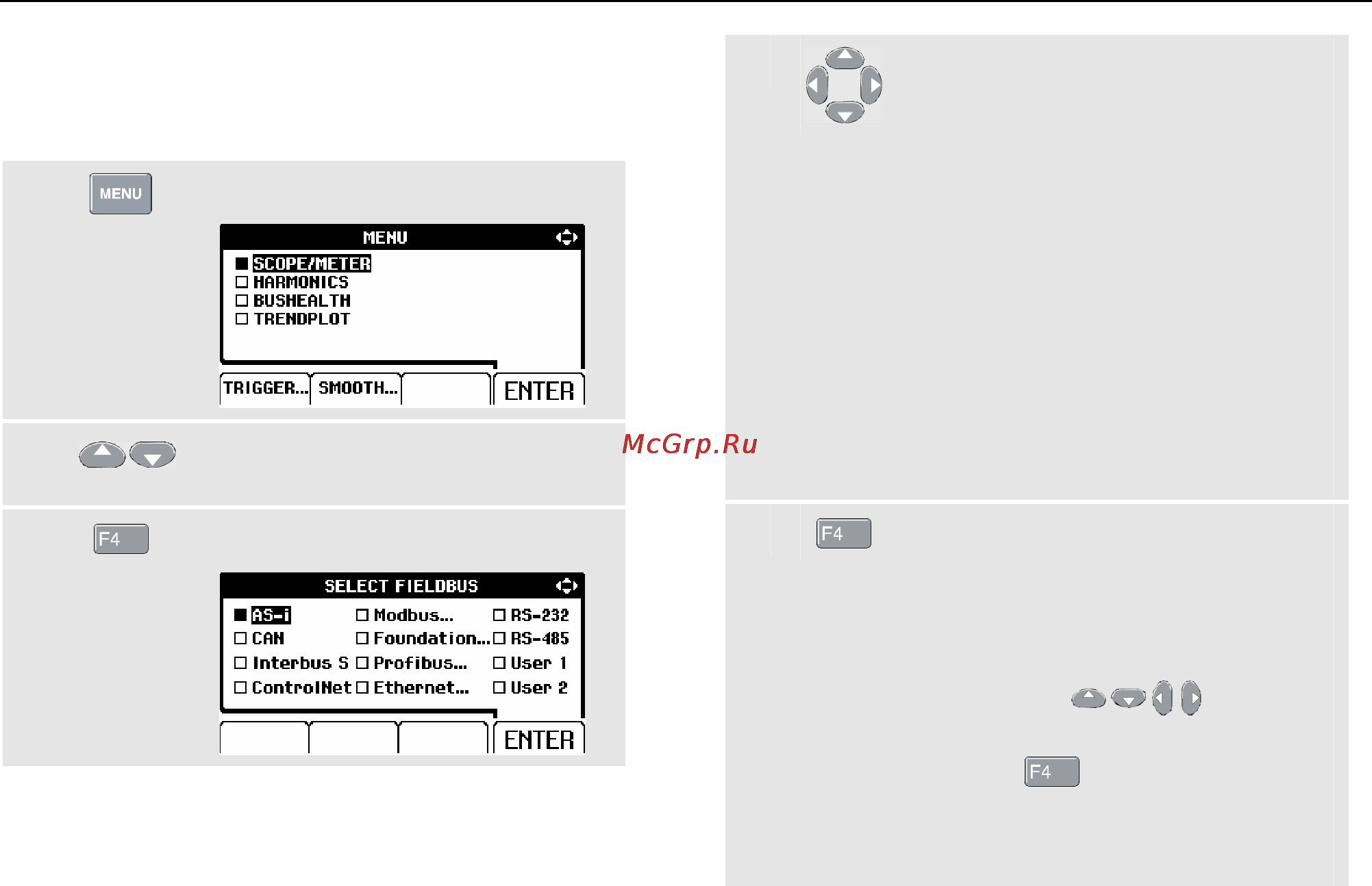

Для обеспечения измерений на шине необходимо
выполнить следующие действия:
c
Откройте меню рабочих режимов.
d
Выделите пункт BUSHEALTH
(Состояние шины)
e
Откройте меню выбора шины:
f
Выберите тип шины.
Можно также выбрать
пользователя User 1 или User 2,
если требуется создать
пользовательский набор
предельных значений для
исследования систем с
нестандартными шинами.
Описание настройки предельных
значений см. на стр. 4-9.
Настройки по умолчанию -
ControlNet для пользователя User1
и Foundation Fieldbus H1 для
пользователя User2.
g
Подтвердите выбор.
Если за названием типа шины
следует многоточие (…), откроется
новое меню:
Используйте для
выбора требуемого пункта, затем
нажмите .
Экран примет вид, показанный на
рис. 4.2.
