Fluke 125 [46/128] Запуск развертки по видеосигналам
![Fluke 125 [46/128] Запуск развертки по видеосигналам](/views2/1004874/page46/bg2e.png)
Fluke 125
Руководства для пользователей
2-22
Запуск развертки по видеосигналам
• Подайте на красное входное гнездо A
чересстрочный видеосигнал.
Чтобы установить запуск по случайной строке
видеосигнала, необходимо после пункта
d
предыдущего примера выполнить следующие
действия:
e
Выделите пункт VIDEO on A.
f
Откройте подменю TRIGGER
(Запуск).
g
Выделите пункт PAL.
h
Подтвердите выбор пункта PAL.
i
Выделите пункт RANDOM
(Случайный)
j
Подтвердите выбор пункта RANDOM
k
Выделите пункт POSITIVE
(Положительный)
l
Подтвердите выбранные настройки
запуска по видеосигналу.
Теперь уровень и фронт запуска развертки являются
фиксированными. (См. рис. 2-17.) Значок “+” в нижней
части экрана указывает на запуск по положительному
видеосигналу.

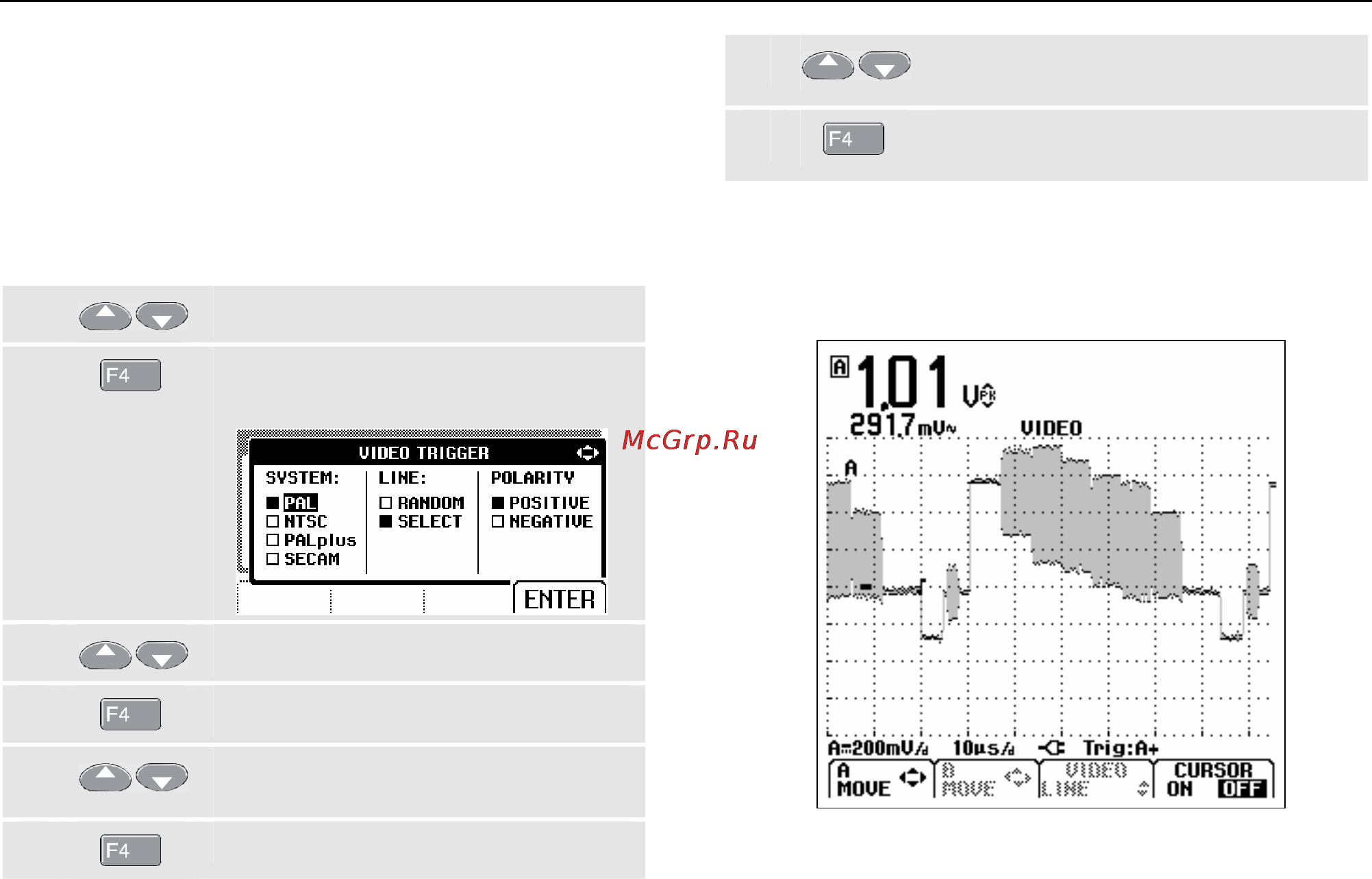

Рис. 2-17 Измерение видеосигналов
