Fluke 125
Руководства для пользователей
2-4
Проведение измерений
В области показаний отображаются в численной
форме значения выбранных параметров сигнала,
поступающего на входное гнездо.
Подключение входов
Измерения напряжений
См. рис. 2-3. Для правильного заземления
необходимо подключить короткие заземляющие
провода
d к точкам, имеющим один и тот же
потенциал (потенциал земли). Можно также
использовать измерительный провод c для
заземления. См. также главу 9 "Правильное
заземление".
Измерение сопротивления (Ω) и емкости, проверка
целостности цепей и тестирование диодов
См. рис. 2-4. Используйте красный экранированный
провод от входа A и черный неэкранированный
заземляющий провод от входа COM (Общий).
Измерения токов
См. рис. 2-5. Выберите настройку в соответствии с
используемым датчиком тока и его настройкой
(например
, 1 мВ/А), см. главу 1, раздел
"Измерительные датчики и настройки".
Измерения температур
См. рис. 2-6. Используйте датчик температуры 1 мВ/°C
или 1 мВ/°F для получения показаний в требуемых
единицах.
Измерение мощности
См. рис. 2-7. Выберите правильные настройки
датчиков для измерения напряжения на входе A и тока
на входе B.
1
2
2

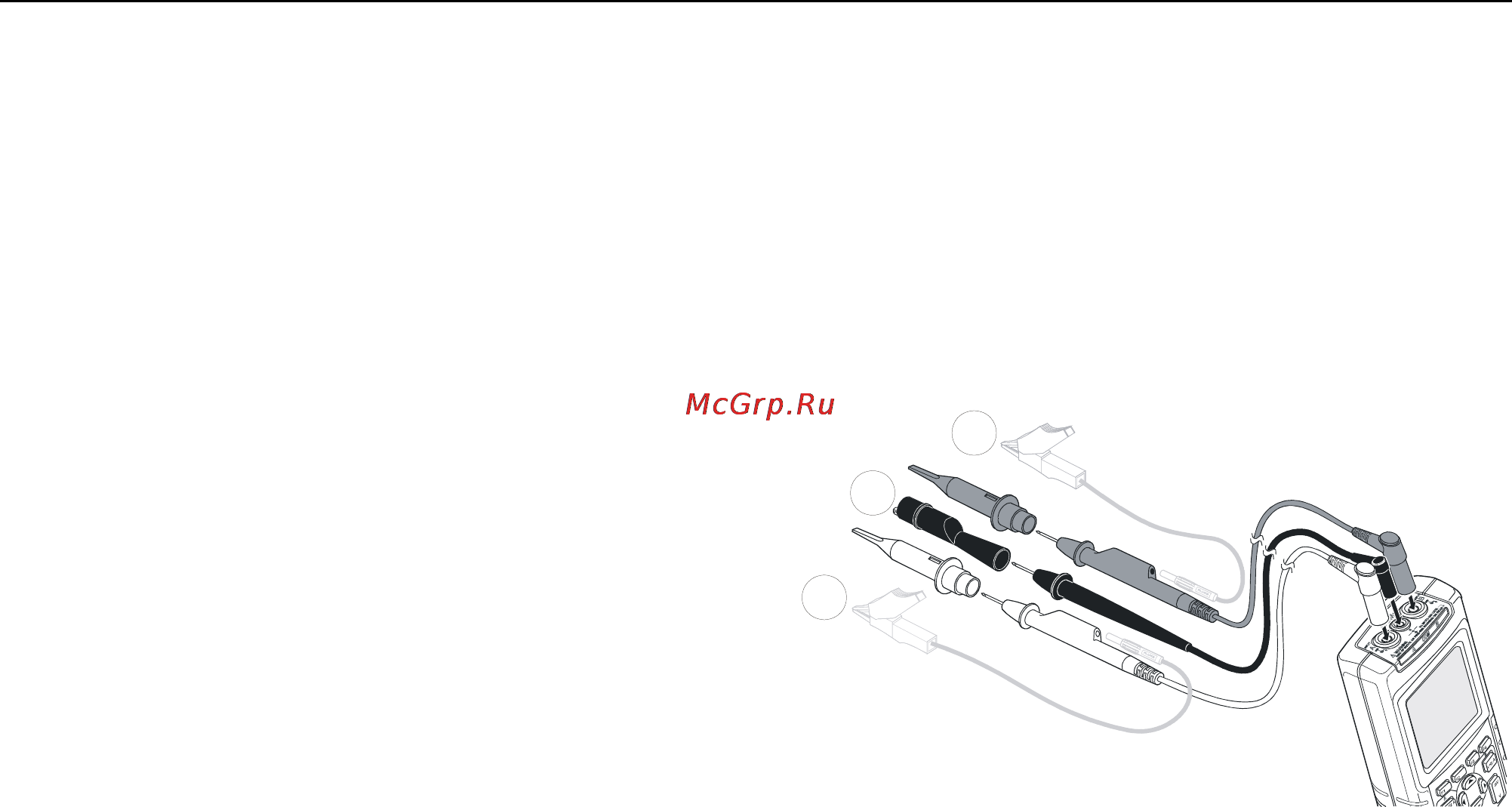

Рис. 2-3 Настройка режима измерения напряжения
