Режим Scope/Meter (Осциллограф/Измеритель)

Отображение неизвестного сигнала с помощью функции Connect-and-View™ (Автоматическая настройка)

2-3

Отображение неизвестного сигнала

с помощью функции Connect-and-

View™ (Автоматическая настройка)

Функция Connect-and-View™ обеспечивает

возможность отображения неизвестных сигналов

сложной формы в автоматическом режиме. При

использовании этой функции автоматически

выбираются оптимальные значения положения

осциллограммы, амплитуды отображаемого сигнала,

масштаба по оси времени и параметров запуска

развертки для обеспечения устойчивого отображения

сигналов практически любой формы. При изменении

сигнала соответственно изменяются и параметры

настройки изображения.

Чтобы активизировать

функцию Connect-and-View™,

необходимо выполнить следующие действия:

• Подключите конец красного провода от красного

входного гнезда A к источнику неизвестного

сигнала, который требуется измерить.

Нажмите, чтобы выбрать режим

измерения AUTO (автоматический) или

MANUAL (ручной) (нажатие клавиши

приводит к переключению между

режимами).

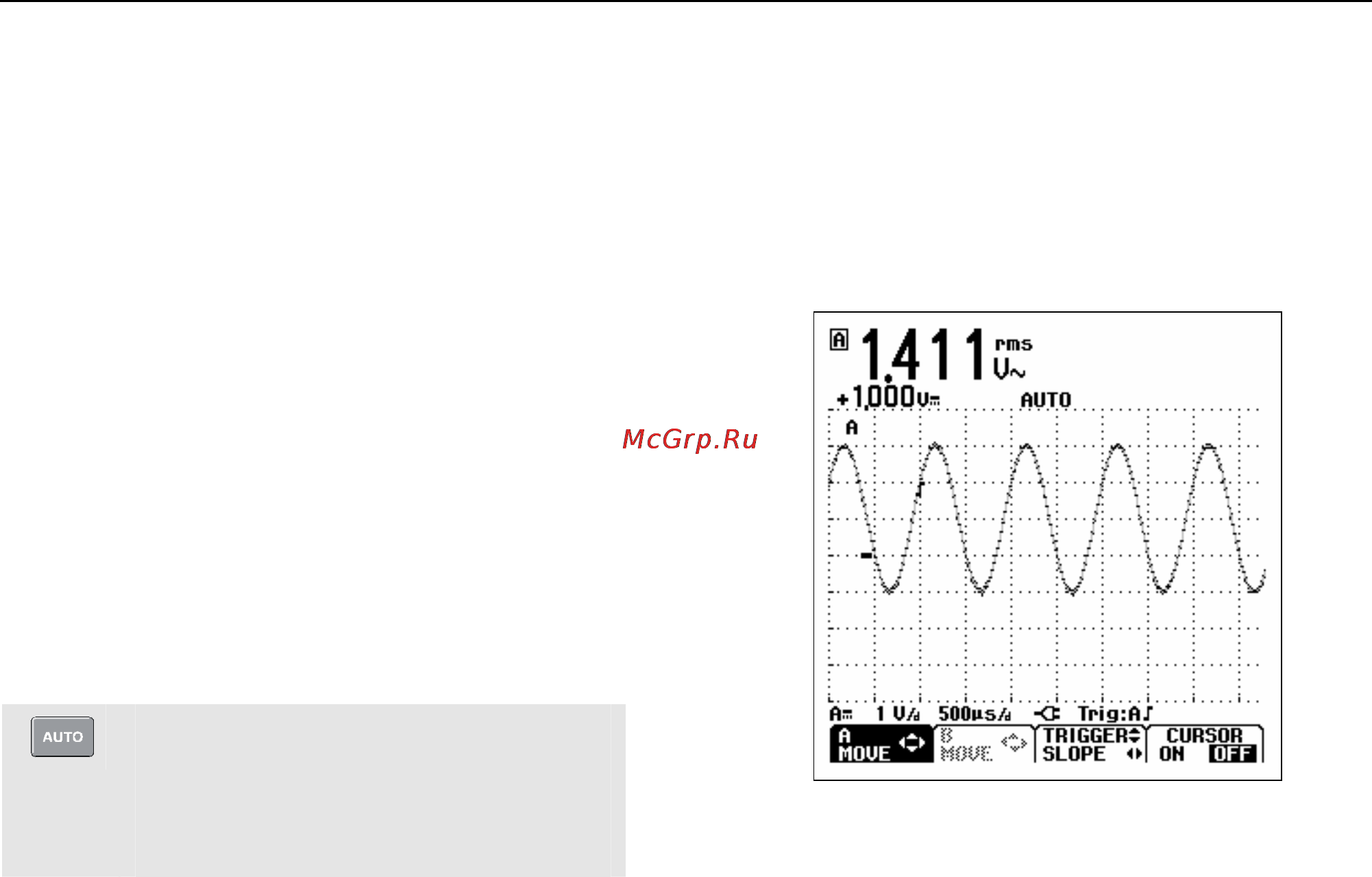

В следующем примере на экране крупными цифрами

отображается значение “1.411”, а более мелкими

цифрами - значение “+1.000”. Осциллограмма

представляет графическое изображение сигнала.

В левой части области осциллограммы отображен

идентификатор осциллограммы (A). Нулевой уровень

сигнала обозначен значком нулевой отметки (

-).

Рис. 2-2 Вид экрана после автоматической

настройки
