Fluke 125
Руководства для пользователей
2-20

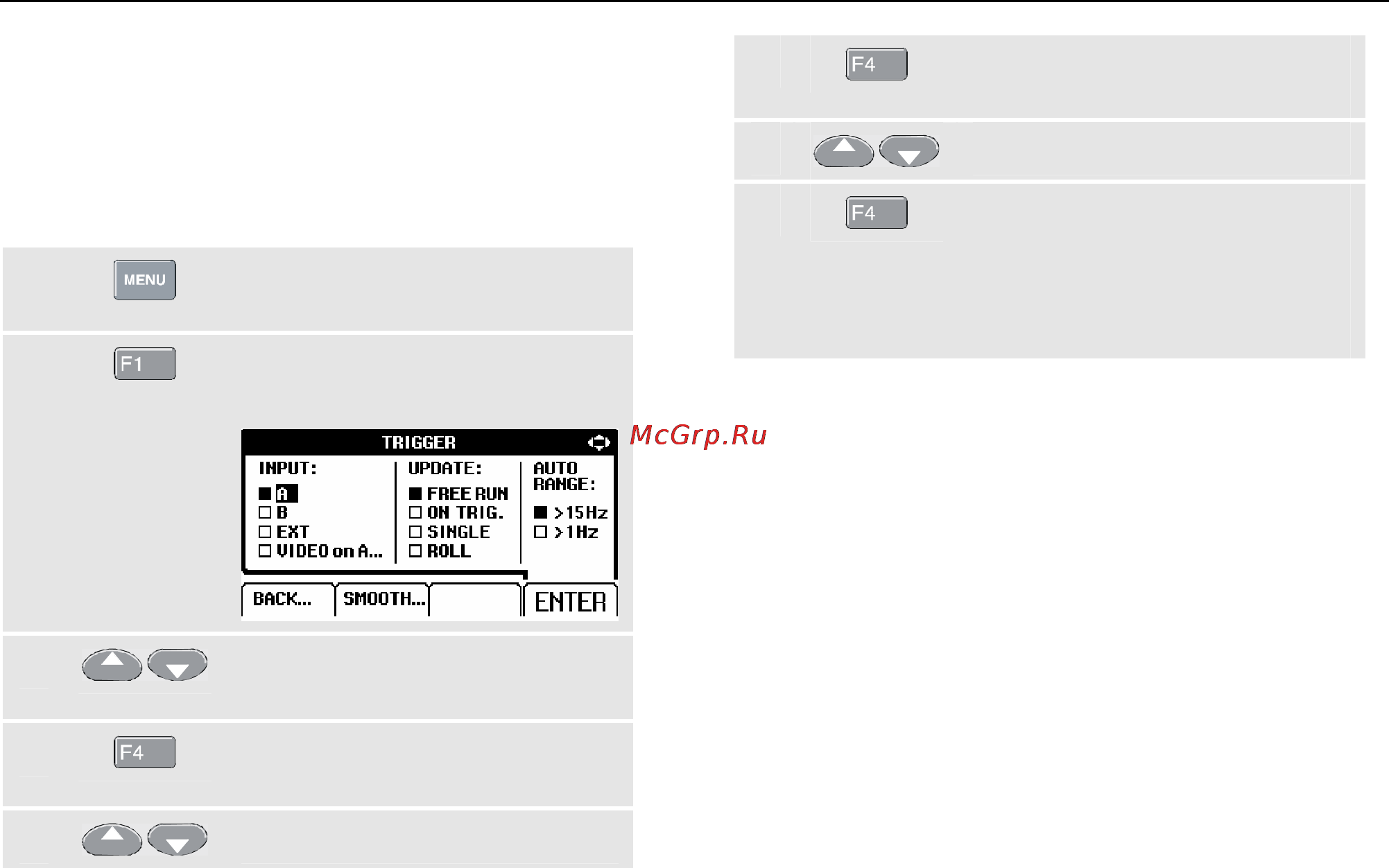

Выбор параметров запуска
Описанные ниже действия задают следующие
параметры запуска развертки: запуск по сигналу на
входе A; автоматическое обновление экрана; в
автоматическом режиме развертка начинается при
поступлении сигнала с частотой выше 1 Гц:
c
Откройте меню рабочих
режимов.
d
Откройте подменю TRIGGER
(Запуск).
e
Выделите пункт INPUT: A (Вход
A)
f
Подтвердите выбор пункта
INPUT: A.
g
Выделите пункт FREE RUN.
h
Подтвердите выбор пункта
FREE RUN.
i
Выделите пункт >1 Hz (Гц)
j
Подтвердите все выбранные
параметры запуска развертки.
При этом прибор вернется к
работе в обычном режиме
измерения.
Примечание
Установка в качестве параметра запуска в
автоматическом режиме частоты,
превышающей 1 Гц, замедляет процесс
автоматической настройки.
TRIG:A - надпись серым шрифтом, которая
отображается на экране при отсутствии сигнала,
запускающего развертку.
Примечание
Серый шрифт в меню или на панели кнопок
означает, что данная функция не
активизирована, или данное состояние
недопустимо.
