Fluke 125
Руководства для пользователей
2-10
Выбор режима
автоматической/ручной регулировки
Масштаб

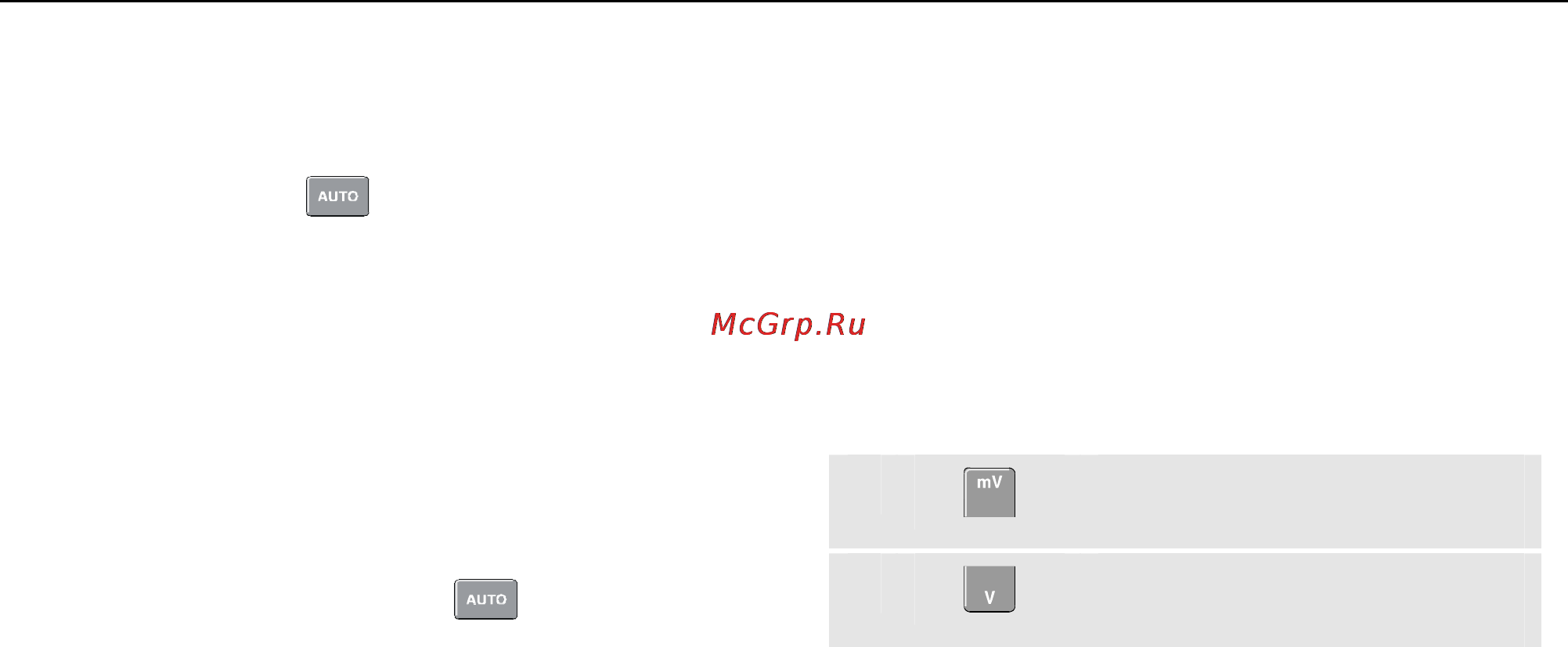

При нажатии клавиши включается режим
автоматической настройки положения осциллограммы,
масштаба по осям напряжения и времени и
параметров запуска развертки (Connect-and-View).
Автоматический режим обеспечивает устойчивое
отображение сигналов практически любой формы. В
нижней строке отображается масштаб по осям
напряжения и времени для обоих входов, а также
информация о параметрах запуска развертки. В
нижней части области показаний появится надпись
AUTO (Автоматический режим).
При повторном нажатии клавиши
осуществляется возврат к ручному режиму настройки.
В нижней части области показаний появится надпись
MANUAL (Автоматический режим).
Изменение графического
представления сигнала
При работе в автоматическом режиме настройки
можно использовать светло-серые клавиши-тумблеры,
чтобы вручную изменить параметры графического
представления сигнала. При этом функция
автоматической настройки Connect-and-View будет
выключена! Исчезает также надпись AUTO в нижней
части области показаний.
Изменение амплитуды
c
Увеличение размера
осциллограммы.
d
Уменьшение размера
осциллограммы.
При использовании измерительных проводов можно
установить значения масштаба в диапазоне от 5
mV/div (мВ на деление) до 500 V/div (В на деление).
