Измерительные датчики и
настройки
Для выполнения измерений в режимах SCOPE/METER
(Осциллограф/Измеритель) и HARMONICS
(Гармоники) можно использовать различные датчики,
например, датчик для измерения напряжения с
коэффициентом ослабления 10:01, датчик
температуры 1мВ/°C или токоизмерительные клещи
10 мВ/А.

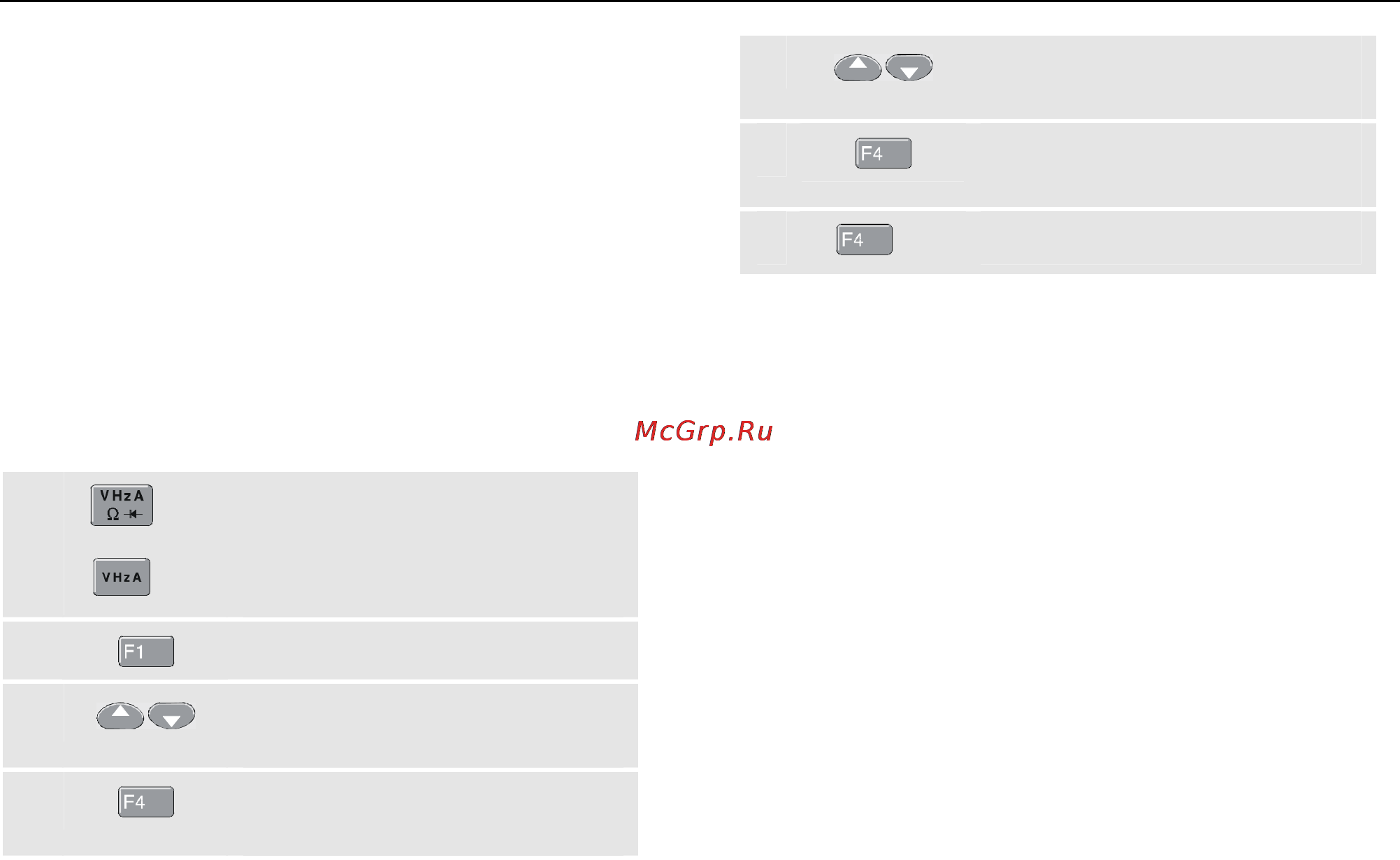

Чтобы привести в соответствие показания прибора к
характеристикам используемого датчика, необходимо
выполнить следующие действия:
c
(A)
(B)
Открываются меню Input A или
Input B MEASUREMENTS (меню
измерений на входах A или B) и
панель кнопок F1….F4.
d
Откройте меню INPUT… (Вход).
e
Выделите пункт SELECT…
(Выбрать)
f
Откройте меню Probe (датчик) в
меню входа A (B)
g
Выделите требуемый тип
датчика
h
Подтвердите выбор датчика.
Закройте меню.
i
2x
Закройте меню INPUT… (Вход).
