Fluke 125
Руководства для пользователей
2-16
Запись медленно изменяющихся сигналов в
течение длительного периода времени
Функция режима медленной развертки обеспечивает
визуальную запись активности сигнала. Эту функцию
удобно использовать для измерения самых
низкочастотных сигналов.
c
Откройте меню рабочих
режимов.
d
Откройте подменю TRIGGER…
(Запуск).
e
Выделите пункт A.
f
Подтвердите выбор входа
INPUT: A.
g
Выделите режим ROLL
(Медленная развертка)
h
(2x)
Начните запись.
Осциллограмма будет перемещаться по экрану справа
налево, как на обычном диаграммном самописце. Во
время записи измерения не проводятся. (См. рис. 2-
14).

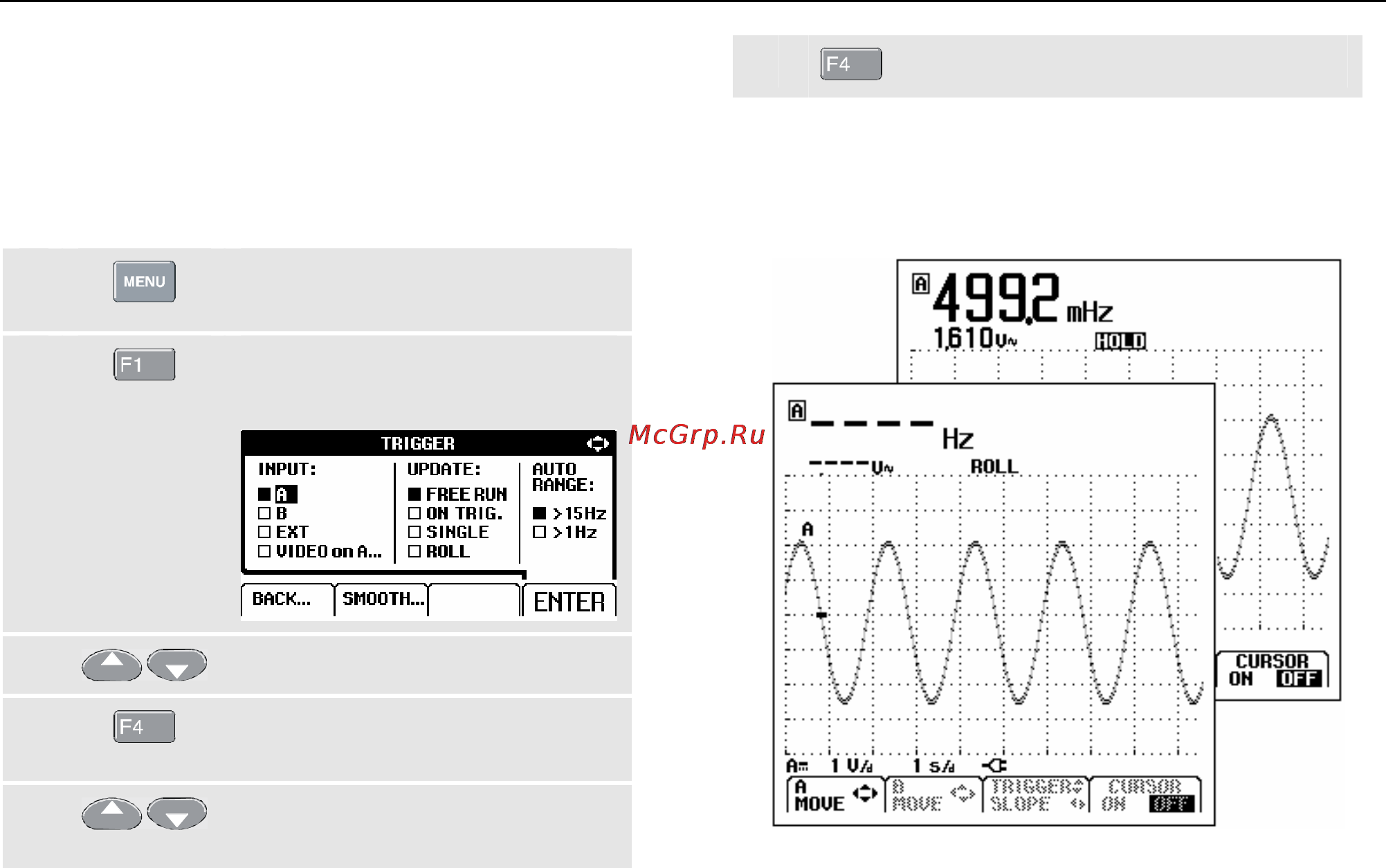

Рис. 2-14 Запись сигналов в течение длительного
периода времени
