Режим Scope/Meter (Осциллограф/Измеритель)
Изменение графического представления сигнала
2
2-11
Изменение масштаба по оси времени
c
Увеличение числа периодов.
d
Уменьшение числа периодов.
Можно установить значения масштаба в диапазоне от
10 ns/div (нс на деление) до 5 s/div (с на деление) в
нормальном режиме измерения.
Задание положения осциллограммы на экране
Прибор обеспечивает значительную гибкость в выборе
положения осциллограммы (осциллограмм) на экране.
c
Нажимайте эту клавишу, пока
не будут закрыты все открытые
меню. В нижней части экрана
появится главное меню
следующего вида.
d
Выберите пункт A MOVE
(Переместить).
e
С помощью этих клавиш
установите осциллограмму
сигнала от входа A в требуемое
положение на экране.

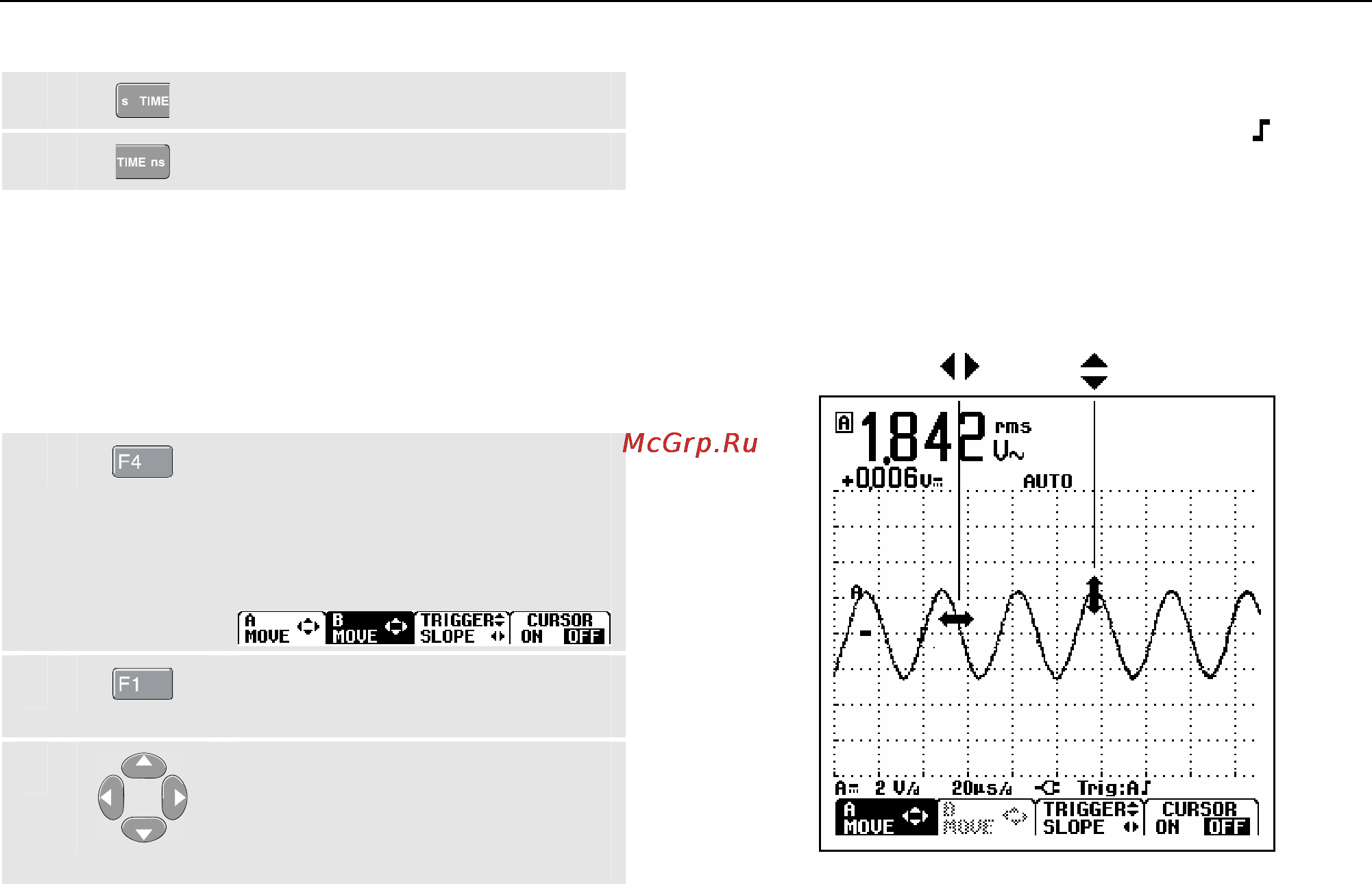

Процесс изменения положения осциллограммы на
экране показан на рис. 2-10.
При этом идентификатор запуска развертки (
)
перемещается по экрану горизонтально.
Примечание:
В режиме измерения мощности 3-фазной
сети положение осциллограмм фиксировано.
Рис. 2-10 Положение осциллограммы на экране
