Fluke 125
Руководства для пользователей
2-12
Сглаживание осциллограмм и показаний

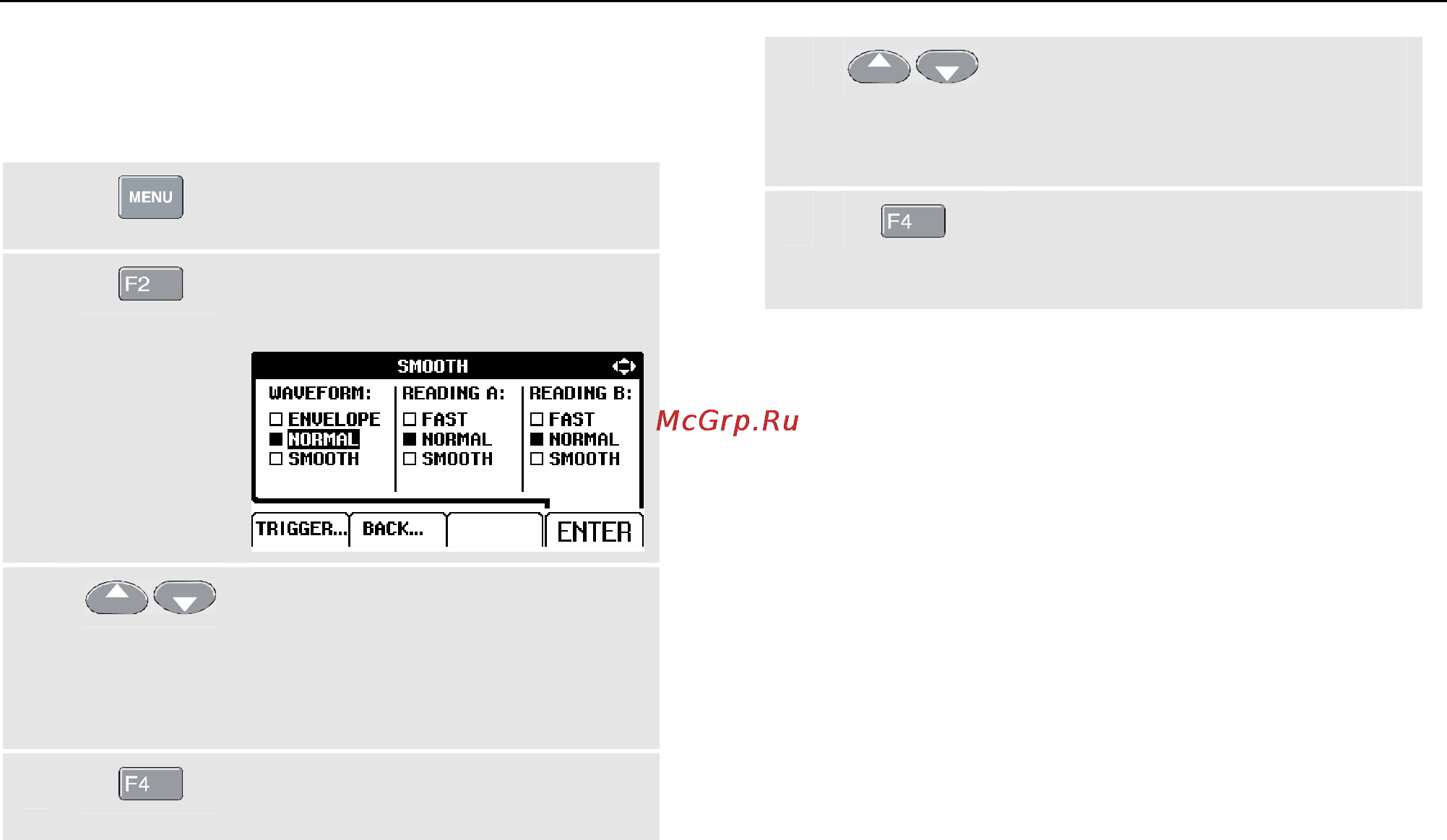

Чтобы сгладить осциллограмму, необходимо
выполнить следующие действия:
c
Откройте меню рабочих
режимов.
d
Откройте подменю SMOOTH..
(Сглаживание).
e
Выделите пункт WAVEFORM:
SMOOTH (Сглаживание
осциллограмм), чтобы сгладить
осциллограммы сигналов на
входах A и B.
f
Подтвердите выбор режима
SMOOTH (Сглаживание).
g
Выделите пункт READING
(Показание) A: FAST (Быстрое)
NORMAL (Нормальное) или
SMOOTH (Сглаживание).
h
Подтвердите выбор, затем
повторите шаги g и h для
показания B.
Функция WAVEFORM SMOOTH (Сглаживание
осциллограмм) подавляет шумы без срезания полосы
пропускания. На рис. 2-11 показаны примеры
осциллограмм со сглаживанием и без сглаживания.
READING SMOOTH (Сглаживание показаний):
большое время усреднения, стабильные показания
READING FAST (Быстрые показания): малое время
усреднения, быстрый отклик
