Fluke 125
Руководства для пользователей
5-2
Запуск/Остановка режима TrendPlot
TM
Чтобы запустить TrendPlot™, необходимо выполнить
следующие действия:
c
Откройте меню рабочих
режимов.
d
Выделите пункт TRENDPLOT
e
Запустите TrendPlot. Экран
принимает вид, показанный на
рис. 5-1.
Можно выполнить повторный
запуск TrendPlot, нажав
клавишу F2 RESTART.
f
Остановка режима Trendplot.

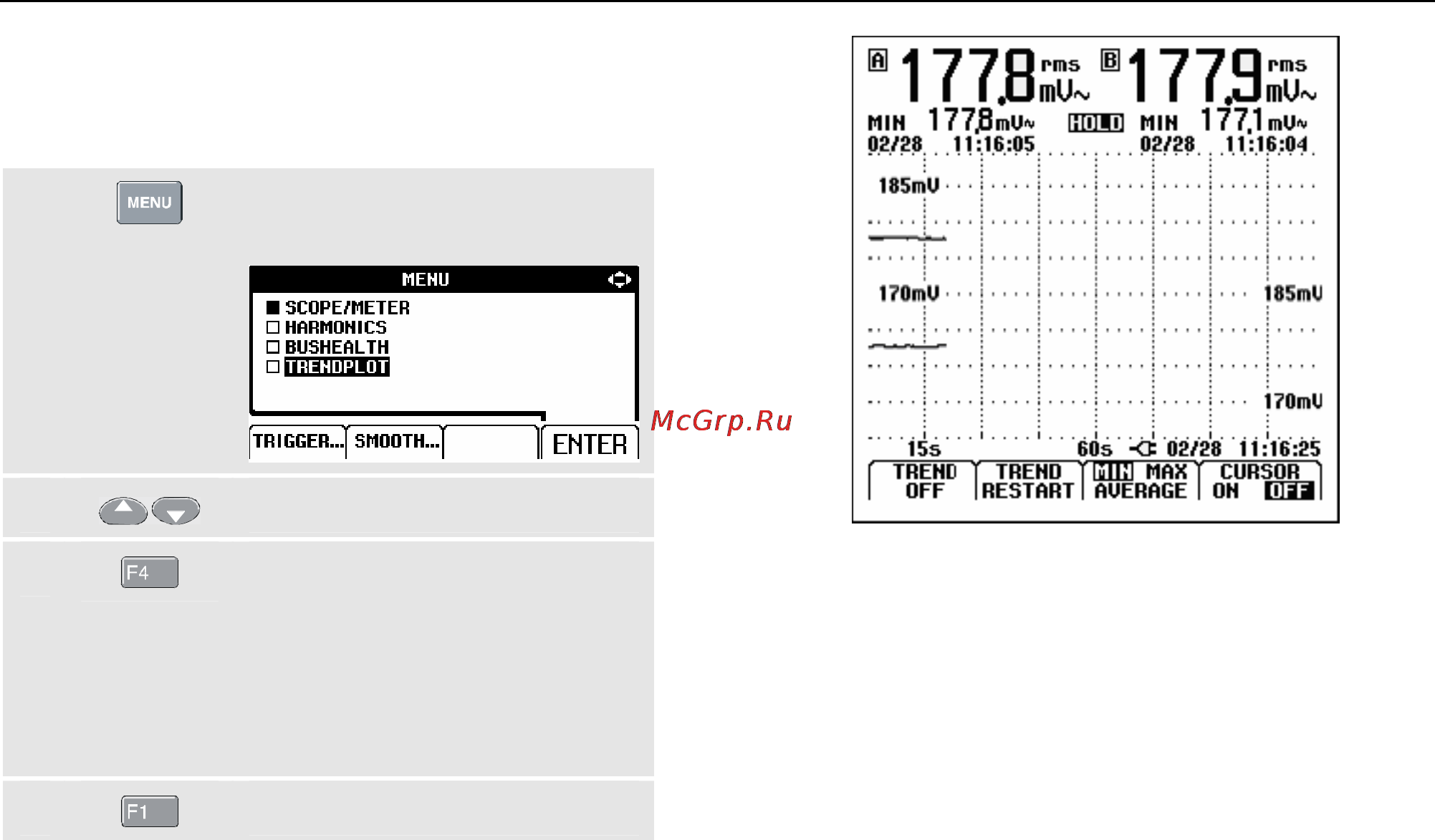

Рис. 5-1 Показания в режиме TrendPlot
Прибор постоянно записывает все показания в память
и отображает их в виде графика. Если включены оба
входа A и B, верхний график соответствует входу A.
