Fluke 125
Руководства для пользователей
4-8
Экран отображения осциллограмм
Чтобы отобразить осциллограммы сигнала
напряжения на шине, необходимо выполнить
следующие действия:
c
В главном экране выберите
режим визуализации (Eye pattern).
Экран принимает вид,
показанный на рис. 4-4.
На экране отображаются осциллограммы сигналов с
побитовым разрешением по оси времени; запуск
осуществляется как по положительному, так и по
отрицательному фронту импульсов в режиме
сохранения осциллограммы.
d
Нажмите, чтобы очистить экран
от сохраненных осциллограмм и
вновь запустить режим
отображения осциллограмм.
e
Нажмите, чтобы восстановить
экран тестирования шины.
f
Выход из режима тестирования
шины и восстановление режима
Scope/Meter
(Осциллограф/Измеритель).

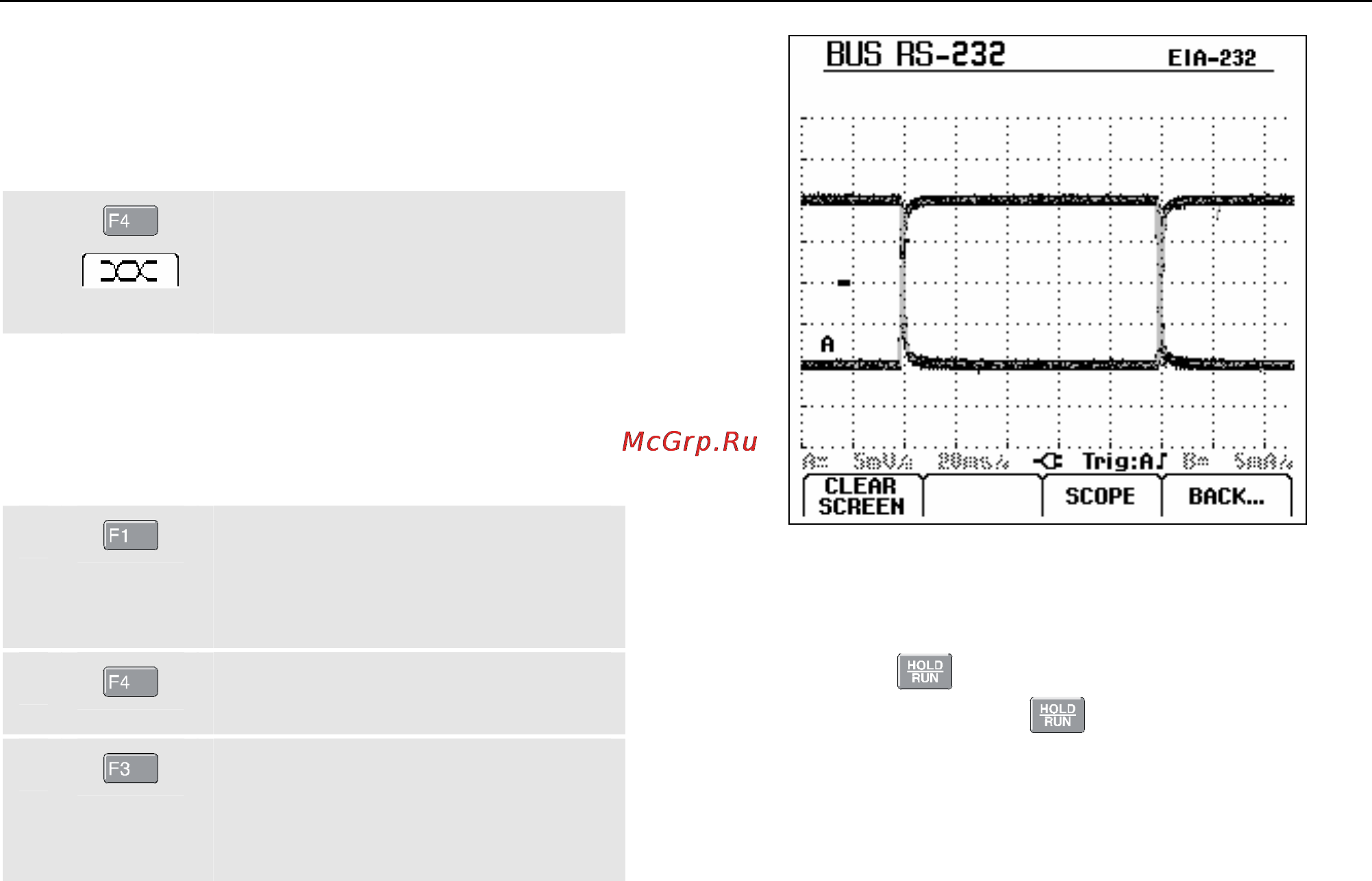

Рис. 4-4 Экран Eye Pattern
Примечание
Нажмите
, чтобы фиксировать экран.
Повторное нажатие
стирает с экрана
сохраненные осциллограммы и вновь
запускает режим отображения
осциллограмм.
