Измерения на шине Fieldbus
Снятие показаний с экрана
4
4-7

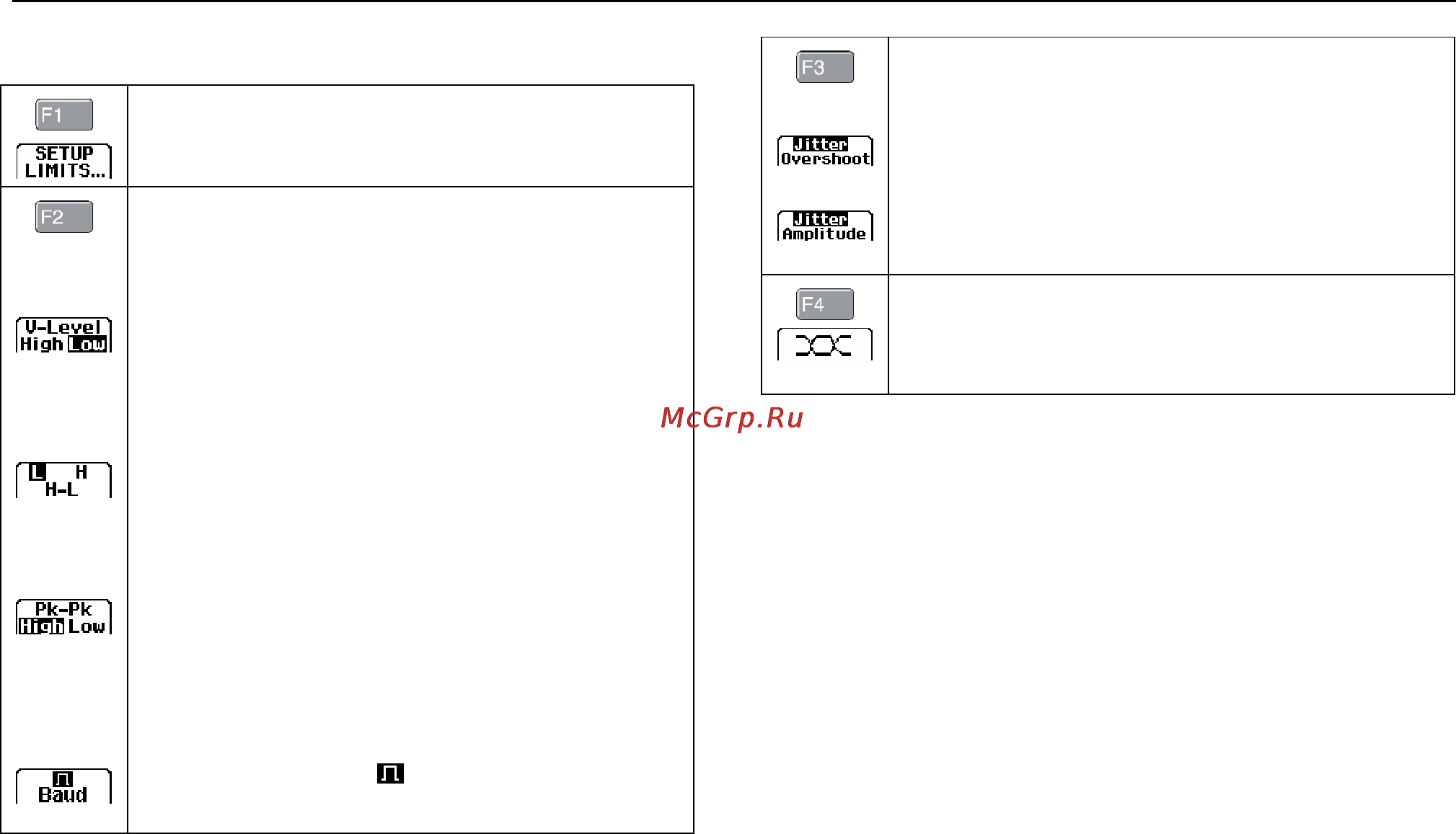

Таблица 4-4. Функции клавиш F1...F4
Выберите функцию настройки предельных
значений; см. стр. 4-9.
Исходя из типа исследуемой шины,
выберите следующие параметры для
отображения на экране:
Разность напряжений между высоким
уровнем и смещением - High-Bias (High, по
умолчанию) или смещением и низким
уровнем - Bias-Low (Low).
Напряжение низкого уровня (L), высокого
уровня (H) или разность напряжений
высокого и низкого уровней (H-L, по
умолчанию).
Разность напряжений между высоким
уровнем и
смещением - High-Bias (High),
смещением и низким уровнем - Bias-Low
(Low), или напряжение от пика до пика -
размах (Pk-Pk, по умолчанию).
Ширина импульса (
) или скорость
передачи данных (Baud)
Выберите характеристику искажения,
которая будет тестирована:
Дрожь (Jitter), положительные или
отрицательные выбросы (Overshoot),
искажение амплитуды (Amplitude) для
шины AS-i.
Выберите режим отображения
индикаторной диаграммы (Eye-pattern); см.
стр. 4-7 ‘Экран отображения осциллограмм’
