Fluke 125
Руководства для пользователей
2-2
Снятие показаний с экрана

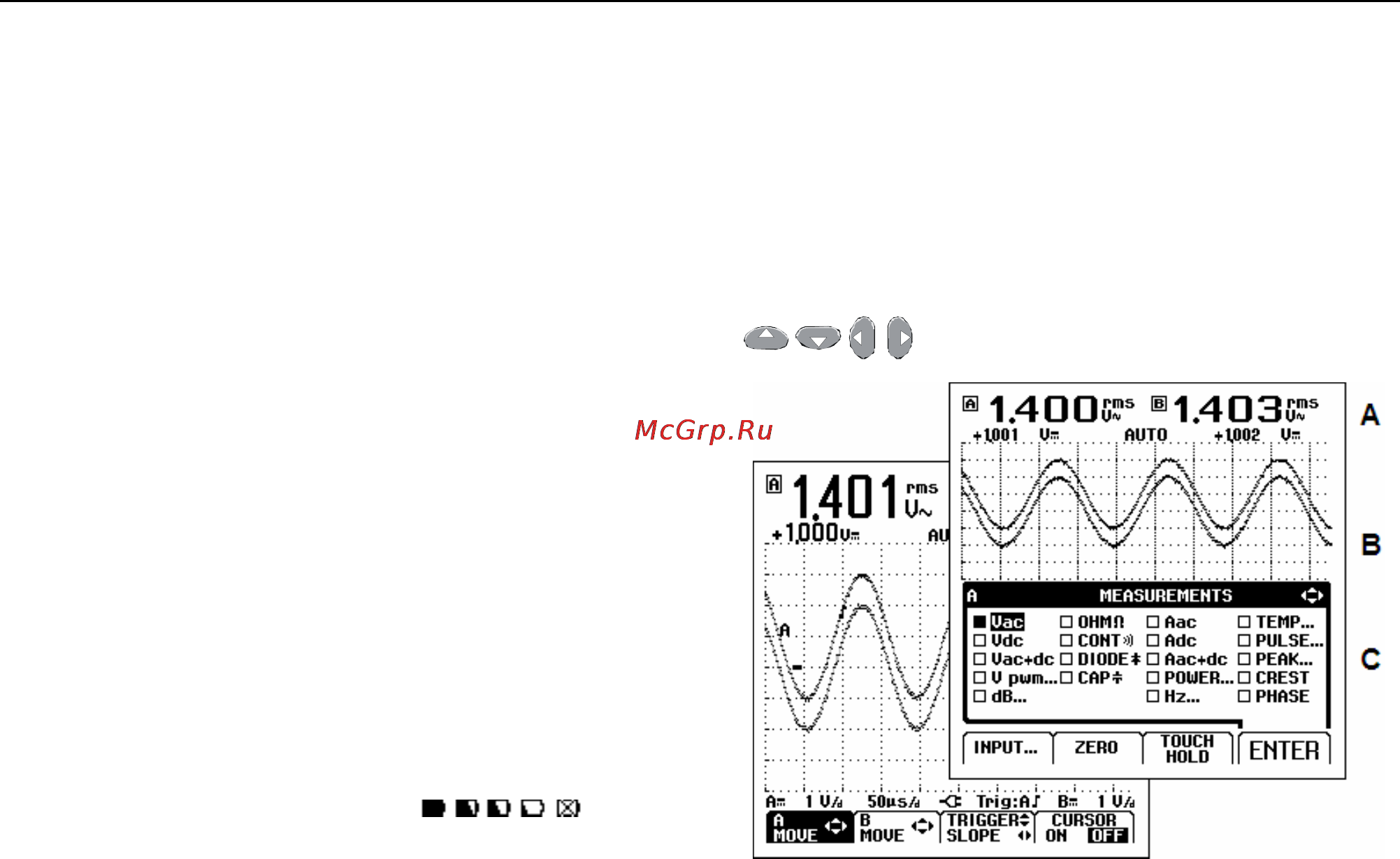

Экран состоит из трех областей: область показаний,
область осциллограммы и область меню. См. рис. 2-1
при ознакомлении с последующим описанием этих
областей.
Область показаний
(A): В этой области
отображаются численные показания прибора. Если
включен только вход A, отображаются только
показания, соответствующие входу A.
Область осциллограммы
(B): В этой области
отображаются осциллограммы сигнала. В нижней
строке указывается масштаб изображения; кроме того,
в ней имеется индикатор источника питания (от сети
или от аккумулятора). Если включен только вход A, на
экране отображается только осциллограмма сигнала,
поступающего на вход A.
Примечание
Если в качестве источника питания
используется аккумулятор, индикатор
источника питания отражает
состояние
аккумулятора (от полностью заряженного
до полностью разряженного):
.
Область меню
(C): В этой области отображается
меню, доступ к пунктам которого осуществляется с
помощью синих функциональных клавиш.
При изменении настройки часть экрана отводится для
отображения вариантов настраиваемых параметров. В
этой области содержится одно или несколько меню.
Перемещение по пунктам этих меню осуществляется с
помощью клавиш со стрелками:
.
Рис. 2-1 Области экрана
