Fluke 125
Руководства для пользователей
2-14

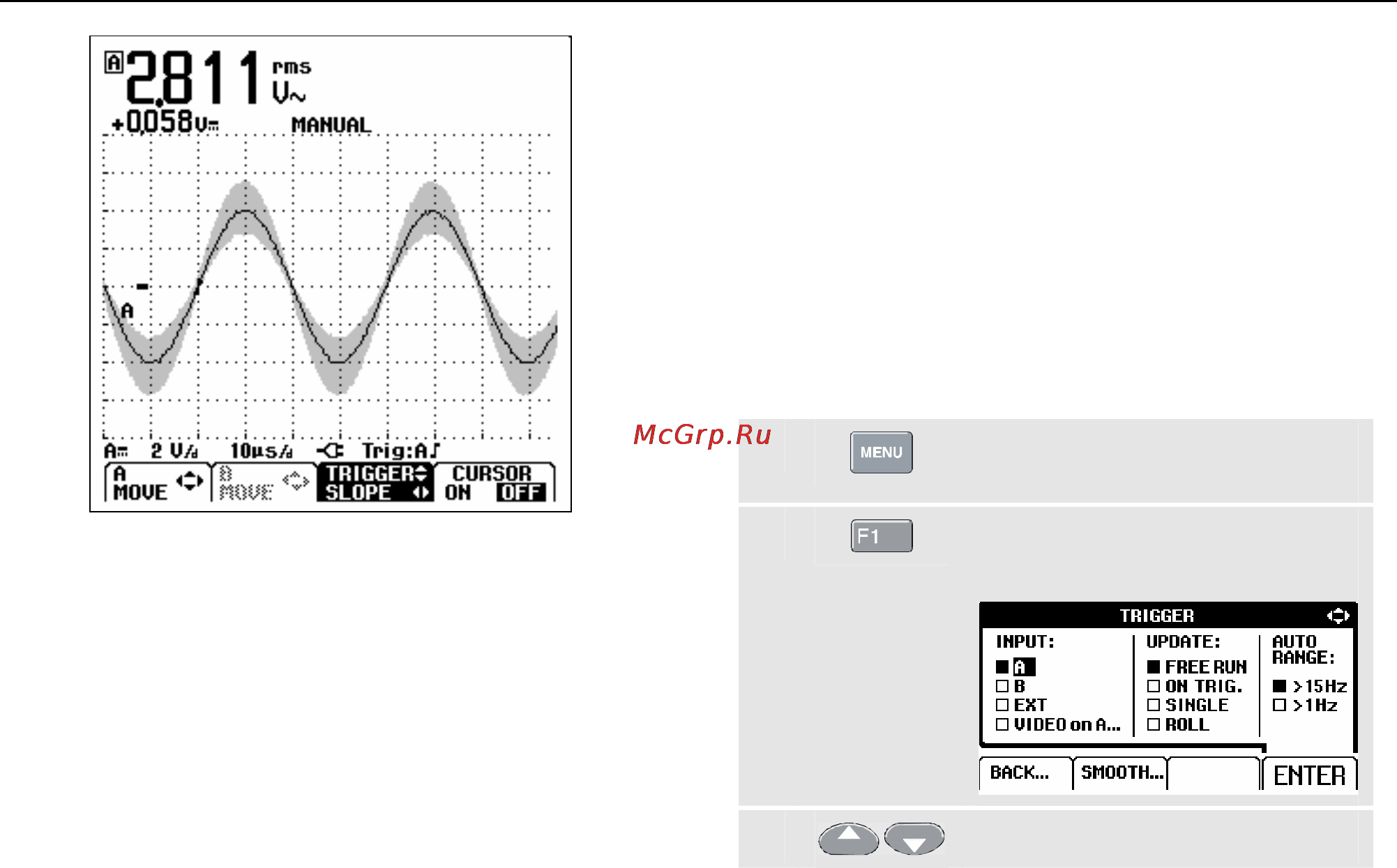

Рис. 2-12 Отображение огибающих осциллограммы
Регистрация осциллограммы
Однократная регистрация
Режим однократной регистрации позволяет получить
информацию об одиночных событиях. (При этом
содержимое экрана обновляется один раз.) Чтобы
настроить прибор на однократную регистрацию
сигнала на входе A, необходимо выполнить
следующие действия:
• Подключите измерительный провод к источнику
измеряемого сигнала.
c
Откройте меню рабочих
режимов.
d
Откройте подменю TRIGGER…
(Запуск).
e
Выделите пункт A.
