Режим Scope/Meter (Осциллограф/Измеритель)
Регистрация осциллограммы
2
2-15
f
Подтвердите выбор входа
INPUT: A.
g
Выделите пункт SINGLE
(Однократная)
h
(2x)
Подтвердите выбор режима
однократного запуска.

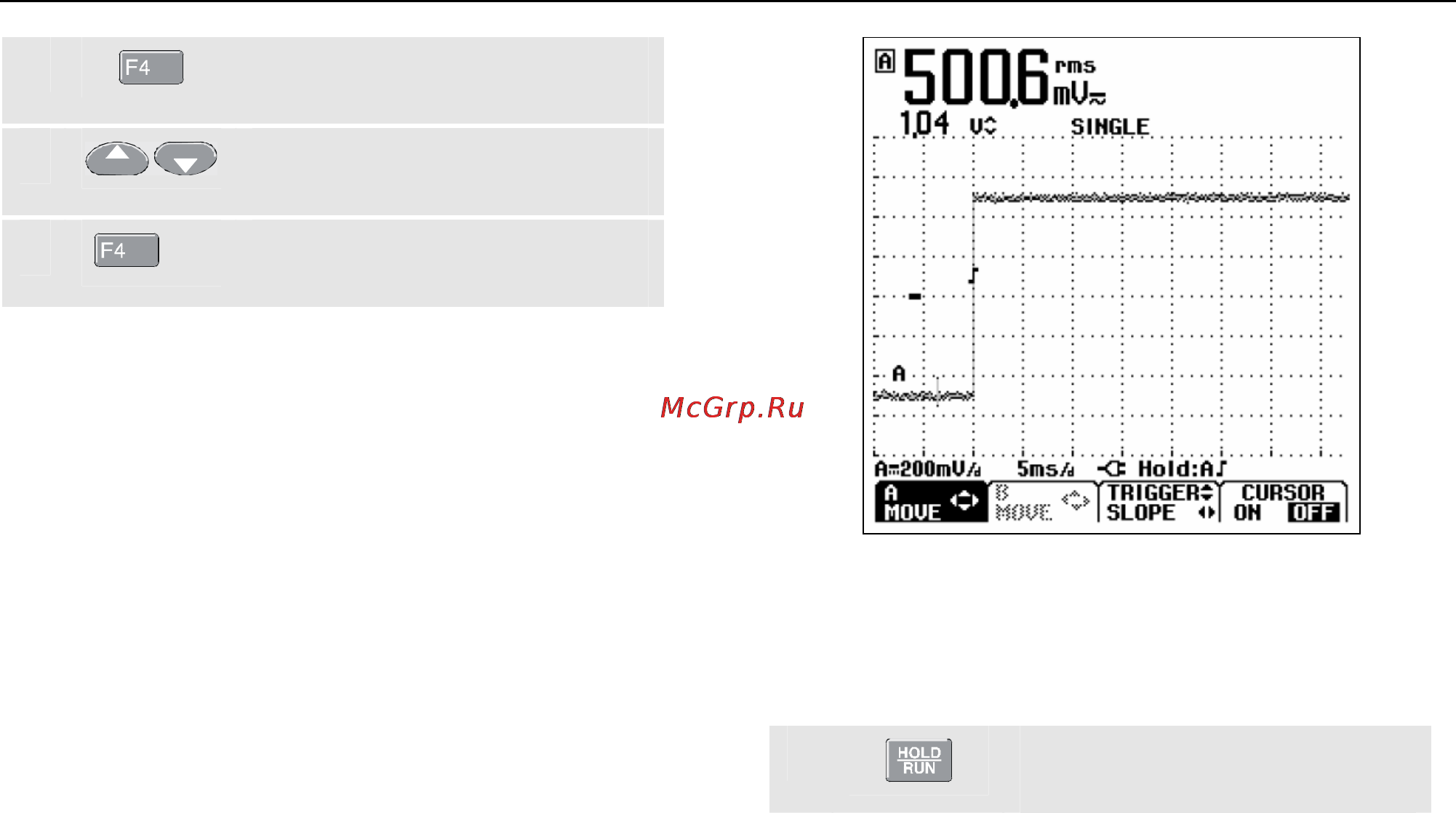

Экран прибора примет вид, показанный на рис. 2-13.
Wait - такая надпись в нижней части экрана означает,
что прибор ожидает запуска развертки.
Run - появление этой надписи в нижней части экрана
означает, что однократная регистрация запущена.
Hold - появление этой надписи в нижней части экрана
означает, что однократная регистрация завершена.
Рис. 2-13 Однократная регистрация13
Чтобы произвести однократную регистрацию
следующего сигнала, необходимо выполнить
указанные ниже действия:
i
При этом включится режим
ожидания запуска развертки.
