Fluke 125
Руководства для пользователей
2-18
e
2x

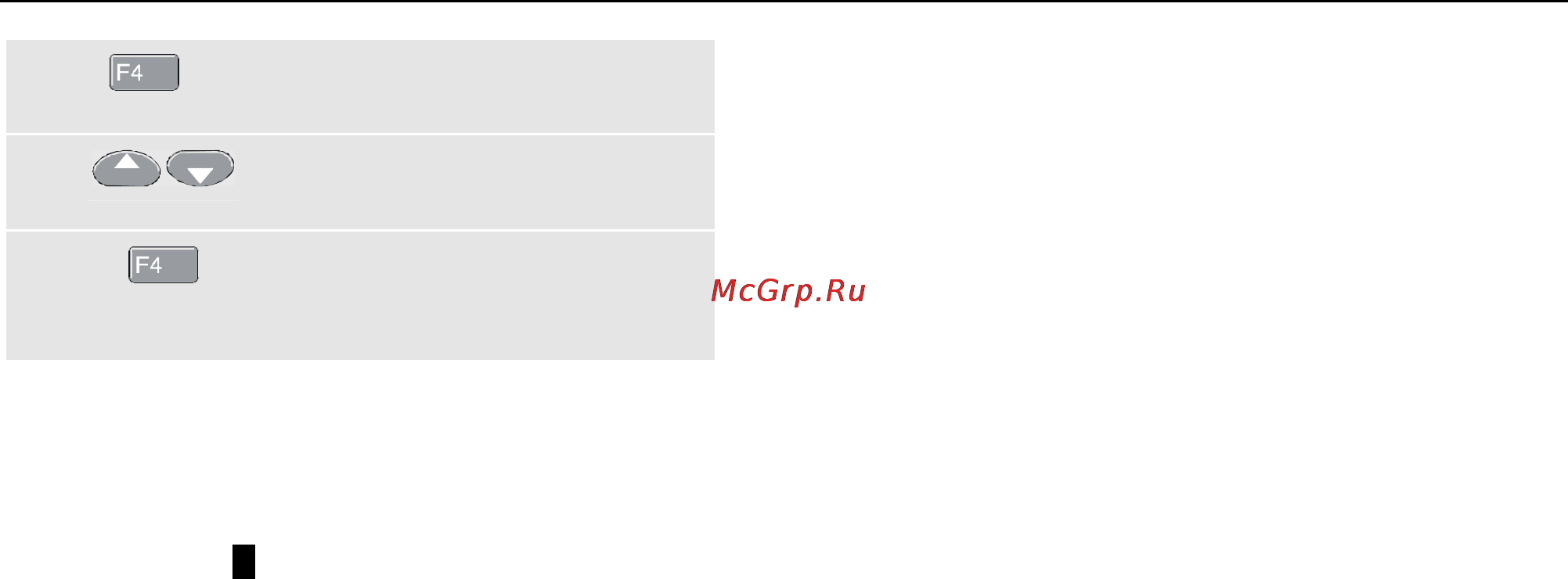

Перейдите в поле WAVEFORM
(Осциллограмма)
f
Выделите пункт INVERT
(Инвертировать)
g
Подтвердите режим
инвертирования
осциллограммы.
В частности, отрицательный сигнал будет выглядеть
как положительный; в некоторых случаях такое
представление информации о сигнале является более
наглядным. Для индикации инвертированного
отображения на экране служит идентификатор
осциллограммы A в левой части области
осциллограмм.
Запуск развертки осциллограммы
Функция запуска развертки задает начальные условия
для отображения осциллограммы. Можно задать
уровень входного сигнала, необходимый для запуска
развертки, и фронт сигнала, на котором должен быть
достигнут этот уровень; можно также задать условия,
необходимые для обновления осциллограммы.
Наконец, можно задать запуск развертки по
видеосигналам.
В нижней строке области осциллограммы
отображаются используемые в
данный момент
параметры запуска развертки. Значки параметров
запуска на экране указывают на уровень и фронт
запуска развертки. (См. рис. 2-15).
Примечание:
В режиме измерения мощности 3-фазной
сети параметры запуска фиксированы.
