Fluke 125 [49/128] Снятие показаний с осциллограммы с помощью вертикальных курсоров
![Fluke 125 [49/128] Снятие показаний с осциллограммы с помощью вертикальных курсоров](/views2/1004874/page49/bg31.png)
Режим Scope/Meter (Осциллограф/Измеритель)
Снятие показаний с помощью курсоров
2
2-25

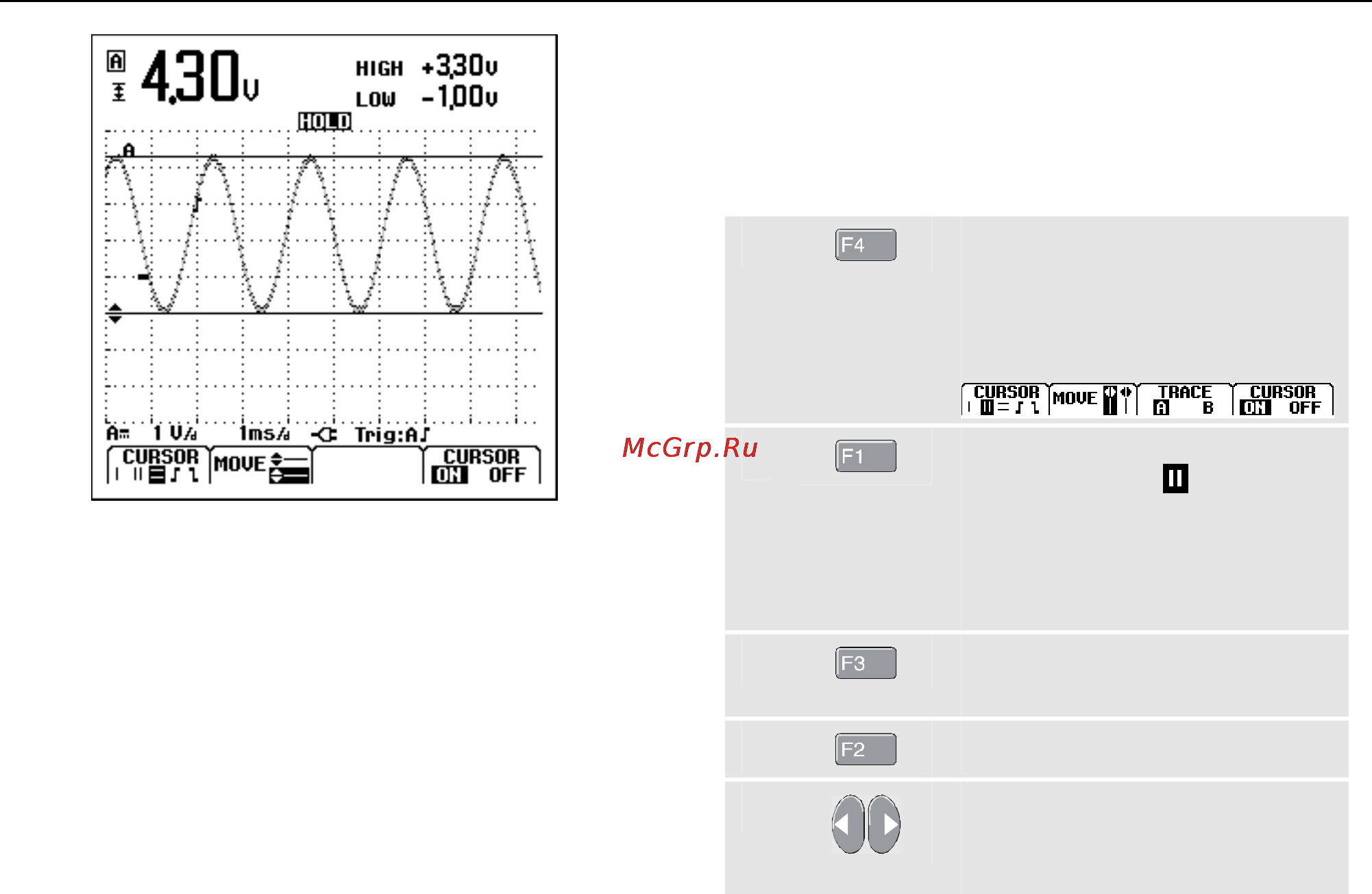

Рис. 2-18 Измерение напряжения с помощью
курсоров
На экране будет отображена разность напряжений
между уровнями курсоров, а также напряжение на
уровне каждого курсора по отношению к уровню
нулевой отметки (-). (См. рис. 2-18).
Горизонтальные курсоры используются для измерения
амплитуды, максимального и минимального значений,
а также выбросов сигнала.
Снятие показаний с осциллограммы с
помощью вертикальных курсоров
Чтобы измерить временные интервалы с помощью
курсоров, необходимо выполнить следующие
действия:
c
В режиме Scope/Meter
(Осциллограф/Измеритель)
откройте панель с
функциональными клавишами
курсоров:
d
Нажатием этой клавиши
выделите значок . На экране
появятся два вертикальных
курсора. Точки пересечения
курсоров с осциллограммой
отмечаются маркерами (-).
e
При необходимости выберите
осциллограмму A или B.
f
Выделите левый курсор.
g
Переместите левый курсор в
требуемое положение на
осциллограмме.
