Fluke 125
Руководства для пользователей
2-26
h
Выделите правый курсор.
i
Переместите правый курсор в
требуемое положение на
осциллограмме.

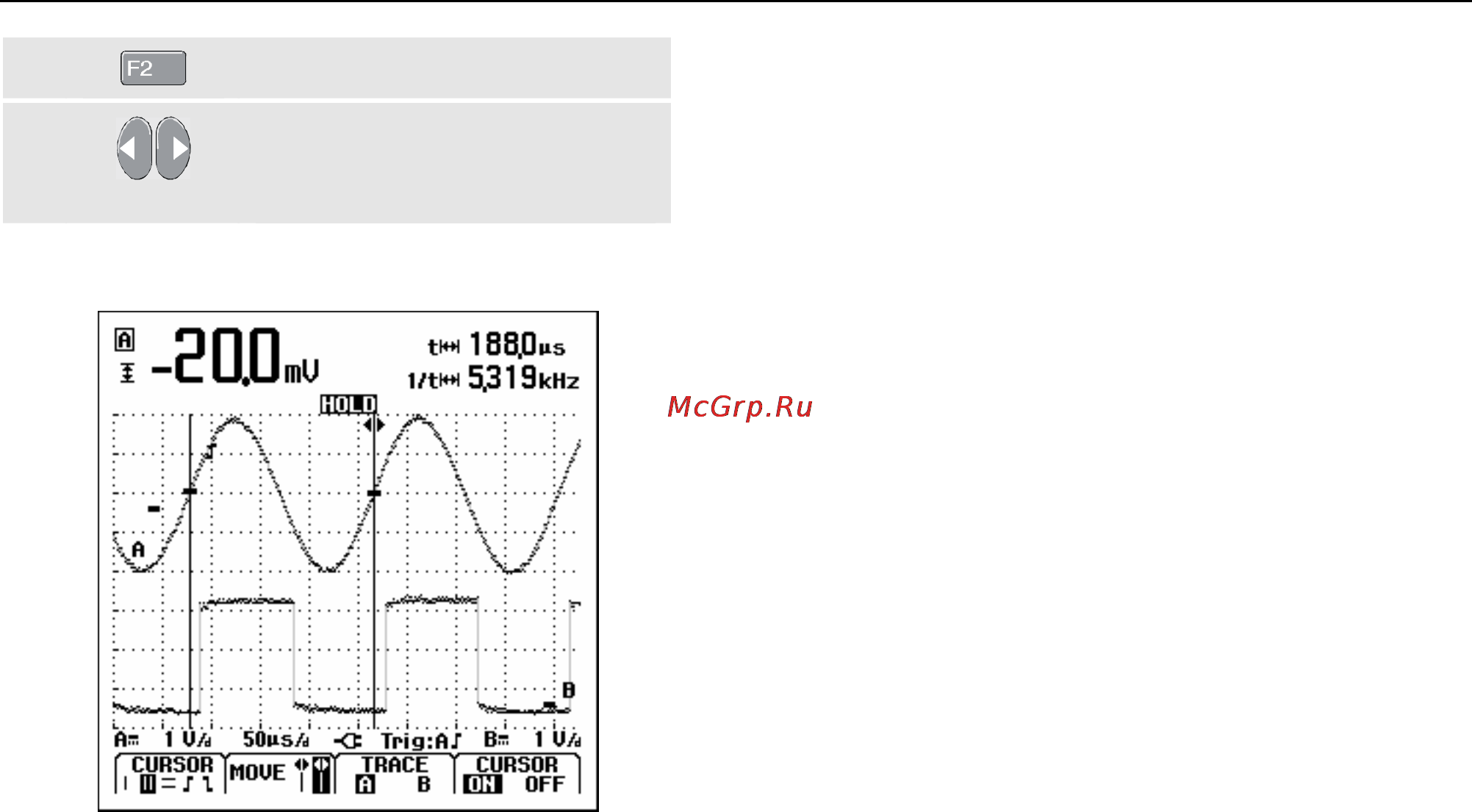

Рис. 2-19 Измерение временных интервалов с
помощью курсоров
На экране будет отображена разница во времени ‘t’
между курсорами, а также разность напряжений между
маркерами (см. рис. 2-19).
Если между курсорами заключен ровно один период
сигнала, то отображается также частота сигнала с
обозначением 1/t.
