2-1
Глава 2
Режим Scope/Meter (Осциллограф/Измеритель)
Введение
Режим Scope/Meter предоставляет возможности
• цифрового осциллографа с частотным диапазоном
40 МГц с двумя входами
• двух цифровых мультиметров с разрешением 5000
отсчетов для измерения истинных
среднеквадратичных значений (True-RMS)
В настоящей главе приводятся подробные указания по
использованию функций измерения осциллографа и
измерителя. Вводный характер главы не позволяет
дать полное описание всех возможностей прибора;
приводятся
лишь примеры выполнения важнейших
операций с помощью меню.
Выбор режима Scope/Meter
(Осциллограф/Измеритель)

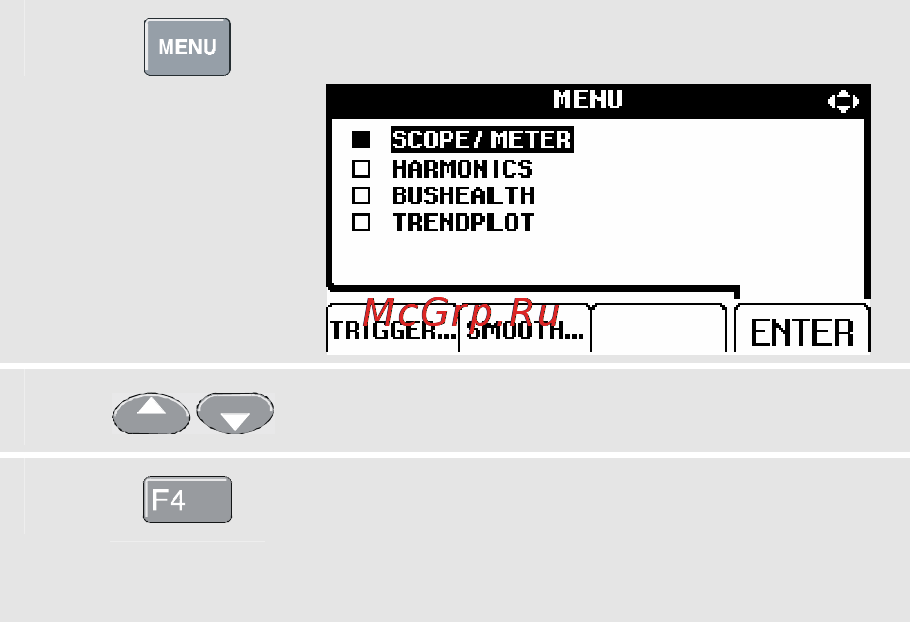

Чтобы выбрать режим Scope/Meter, необходимо
выполнить следующие действия:
c
Откройте меню рабочих режимов.
d Выделите режим SCOPE/METER
e
Подтвердите выбор режима
SCOPE/METER нажатием
клавиши ENTER.
