Fluke 125
Руководства для пользователей
2-28

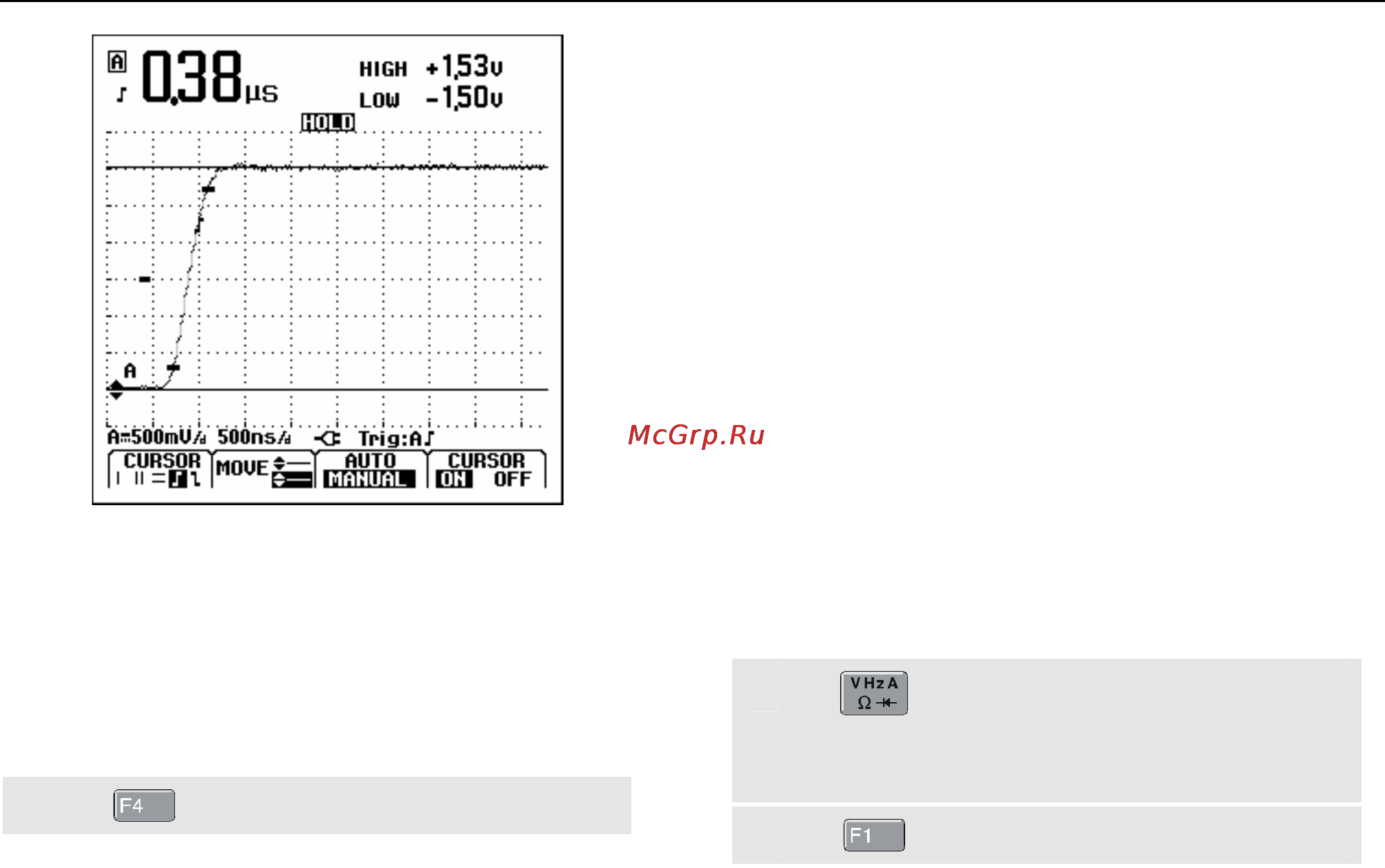

Рис. 2-20 Измерение времени нарастания сигнала с
помощью курсоров
Теперь на экране отображено время нарастания
сигнала от уровня 10% до уровня 90% высоты
осциллограммы, а также напряжение на уровне
каждого курсора по отношению к уровню нулевой
отметки (-). См. рис. 2-20.
i
Выключите курсоры.
Измерение высокочастотных
сигналов с помощью датчика 10:1.
В комплект прибора входит датчик марки VP40 10:1.
Рекомендуется использовать этот датчик для
измерения высокочастотных сигналов в цепях с
высоким полным сопротивлением. Датчик 10:1 создает
значительно меньшую нагрузку на цепь по сравнению
с экранированным измерительным проводом 1:1.
При работе с датчиком 10:1 необходимо учитывать
величину ослабления и требования по настройке
датчика:
Ослабление сигнала датчиком.
При использовании датчика сигнал ослабляется в 10
раз. Чтобы адаптировать показания прибора к
ослаблению сигнала, необходимо выполнить
следующие действия. В приведенном ниже примере
датчик подключается к входу A:
c
Открываются меню A
MEASUREMENTS (Измерения
сигнала на входе A) и панель
кнопок F1….F4.
d
Откройте меню INPUT… (Вход).
