Fluke 125
Руководства для пользователей
4-4
Снятие показаний с экрана
Экран для тестирования шины (см. пример на рис. 4-2)
отображает состояние различных свойств сигналов.
Информация представлена в следующих четырех
колонках:
A. свойство исследуемого сигнала, например, VHigh
(Напряжение высокого уровня). В строках 1 - 6
указываются свойства сигнала и соответствующие
данные. В табл. 4-2 приведены описания свойств
сигналов для шин различных типов.
B. индикатор состояния, например,
. В табл. 4-3
приведены описания индикаторов.
C. Последнее измеренное значение, например, 3.5.
--- означает, что показания отсутствуют
OL (перегрузка) указывает, что значение
сигнала выходит за допустимые пределы
D. Используемые значения для нижнего (LOW) и
верхнего (HIGH) пределов (LIMIT), например, 18.5
31.6V.
LIMIT* Знак звездочки ( * ) означает, что одно или
несколько предельных значений не
соответствуют значениям по умолчанию!
N/A Указывает, что данное предельное значение
не применяется для данного типа шины.
В табл. 4-4 описаны значки функциональных клавиш
F1…F4.
A
B
C
D
1
2
3
4
5
6

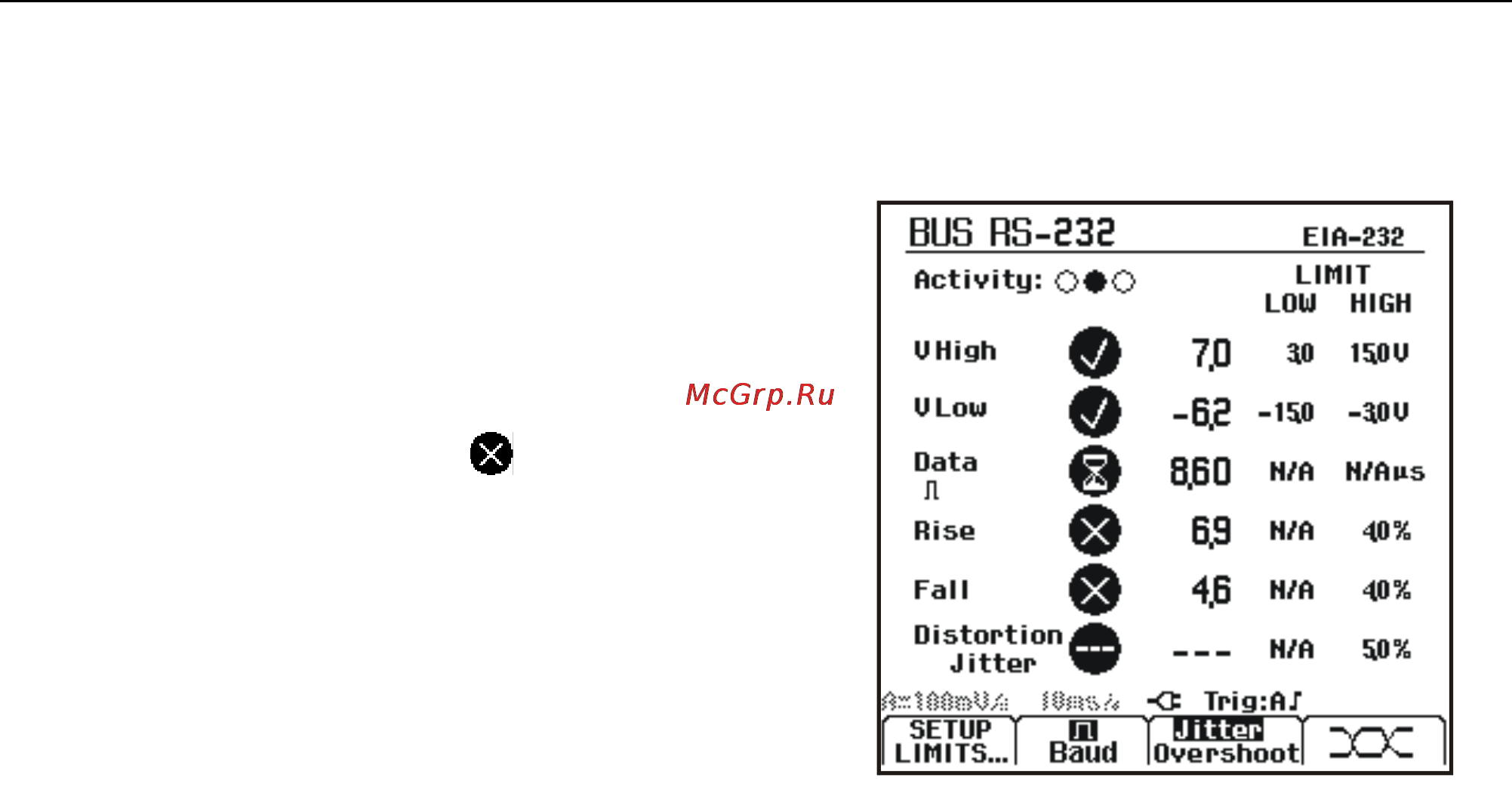

Рис. 4-2 Пример экрана тестирования шины Field
Bus
