Измерения на шине Fieldbus
Измерения на шине Fieldbus
4
4-3
h
Выберите соответствующие
измерительные провода или типы
датчиков для входов A и B.
i
Подключите входы, как показано на рис. 4-1.
Используйте входы прибора, как указано в
табл. 4-1.

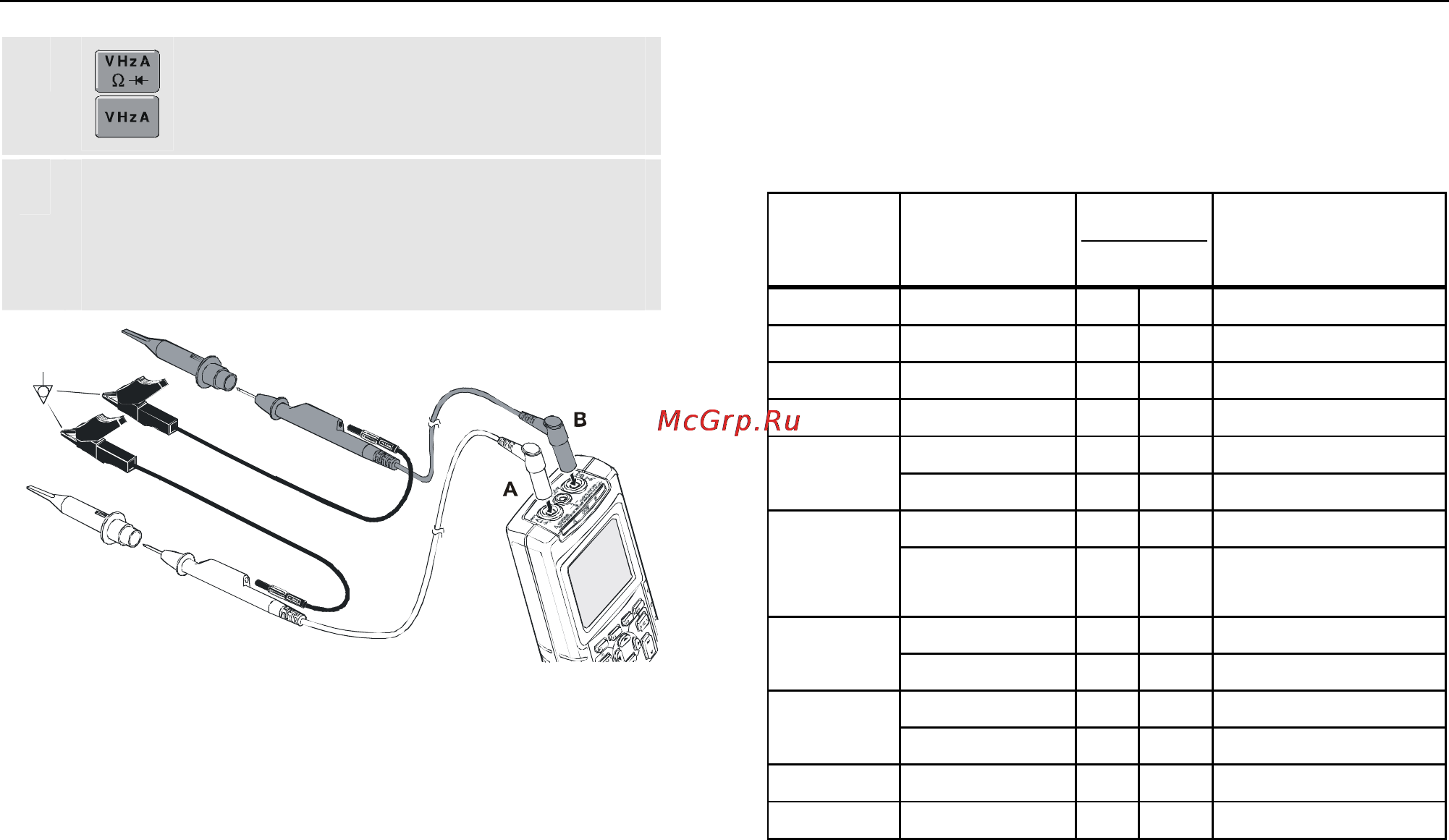

Рис. 4-1. Входные разъемы для измерения шины
Fieldbus
Примечание
Для измерений на шине используется кабель
с разъемом типа BNC, подключаемый через
переходник типа BB120 для соединения BNC
с однополюсным гнездом.
Таблица 4-1. Входы для измерения шин
Тип
шины
Подтип Вход
A B
Рекомендуемый
датчик
AS-i x - STL120
CAN x x STL120
Interbus S RS-422 x - VP40
ControlNet x - Coax-BB120
RS-232 x - STL120 Modbus
RS-485 x x STL120
H1 x - STL120 Полевая
шина
Foundation
H2 x - STL120
DP/RS-485 x x STL120 Profibus
PA/31.25 kBit/s
Coax x - Coax-BB120 Ethernet
Витая пара x - VP40
RS-232 x - STL120
RS-485 x x STL120
