Общие указания по работе
Измерительные разъемы
1
1-5
Измерительные разъемы
Измерительные разъемы расположены в верхней
части прибора. На приборе имеются два входных
гнезда с защитной экранировкой для однополюсных
штекеров диаметром 4 мм (красное - вход A и серое -
вход B). Еще одно гнездо с защитной экранировкой
для однополюсного штекера диаметром 4 мм
предназначено для подключения общего провода
(COM). (См. рис. 1-3.)
Вход A
Красное гнездо (вход A) можно использовать для
любых измерений одиночного входного сигнала,
предусмотренных на данном приборе.
Вход B
Серое гнездо (вход B) используется вместе с красным
гнездом (вход A) для измерений двух разных сигналов.
COM
Черное гнездо общего провода (COM) используется
для заземления при измерениях низкочастотных
сигналов, а также при проверке цепей на отсутствие
разрывов, измерении сопротивления (Ω) и емкости,
тестировании диодов.
Предупреждение
Во избежание поражения электрическим
током или воспламенения следует
использовать только одно подключение к
гнезду общего провода (COM) ; при
необходимости использовать несколько
подключений к гнезду COM следует
убедиться, что все они имеют один и тот
же потенциал.

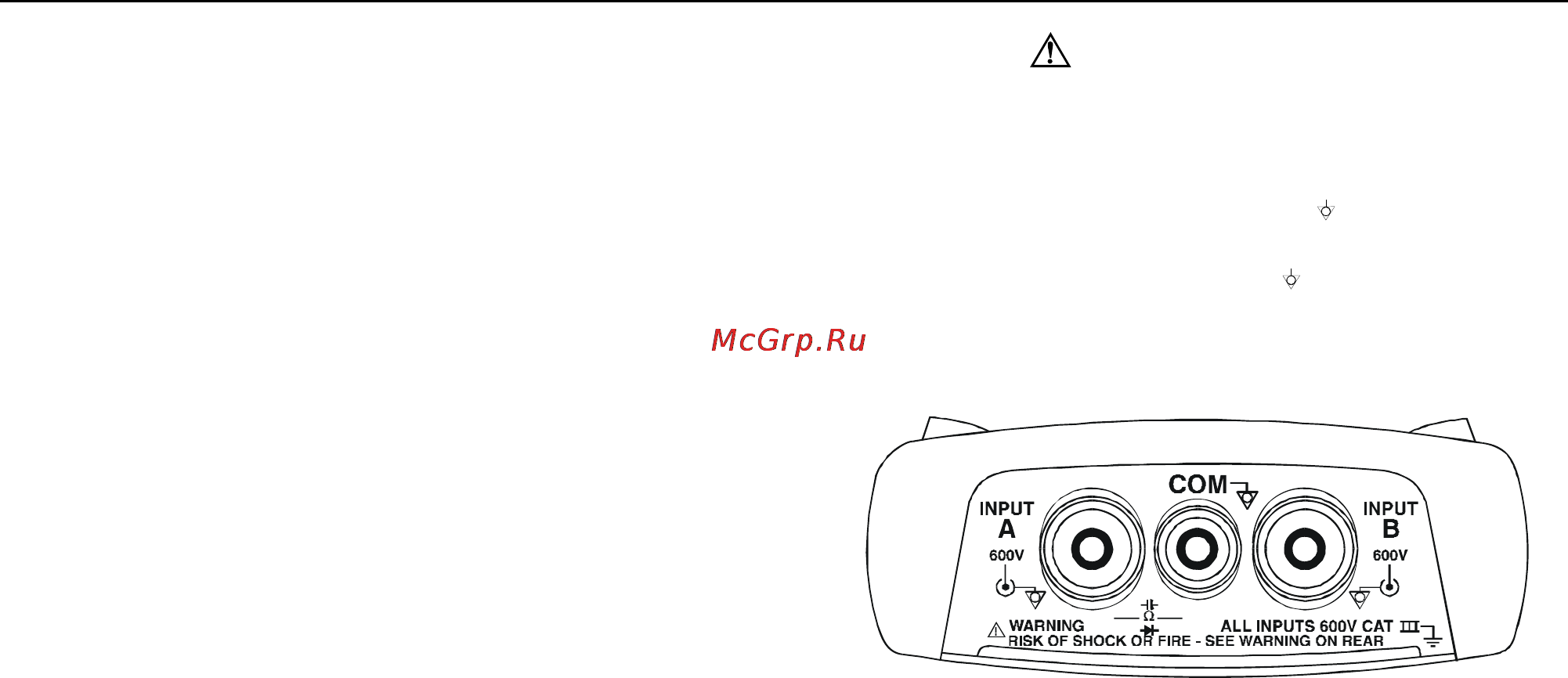

Рис. 1-3 Измерительные разъемы
