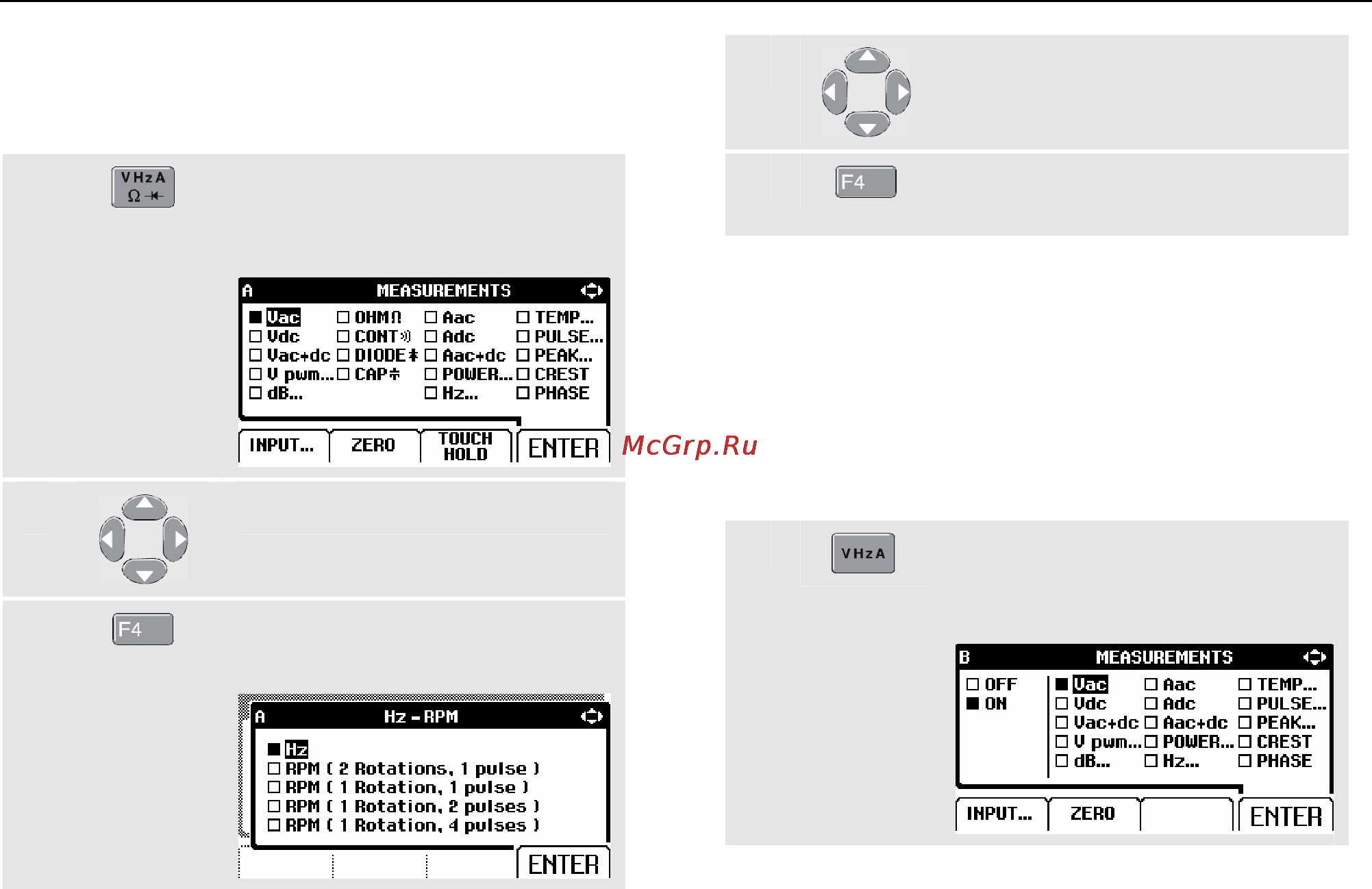

Выбор функции измерения.
Чтобы провести измерение частоты сигнала на входе
A, необходимо выполнить следующие действия:
c
Откройте меню A
MEASUREMENTS (Измерения
сигнала на входе A).
d
Выделите пункт Hz…. (Гц)
e
Откройте подменю Hz-RPM (Гц
- Об./мин.).
f
Выделите пункт Hz (Гц)
g
Подтвердите выбор режима
измерения Hz (Гц).
После выполнения этих действий частота сигнала
становится главным показанием и отображается в
области показаний крупными цифрами. То показание,
которое ранее было главным, перемещается во
второе положение и отображается более мелкими
цифрами. См. рис. 2-8.
Чтобы одновременно провести измерение размаха на
входе B, необходимо выполнить следующие действия:
c
Откройте меню B
MEASUREMENTS (Измерения
сигнала на входе B).
