Fluke 125 Инструкция по эксплуатации онлайн [31/128] 4370
![Fluke 125 Инструкция по эксплуатации онлайн [31/128] 4370](/views2/1004874/page31/bg1f.png)

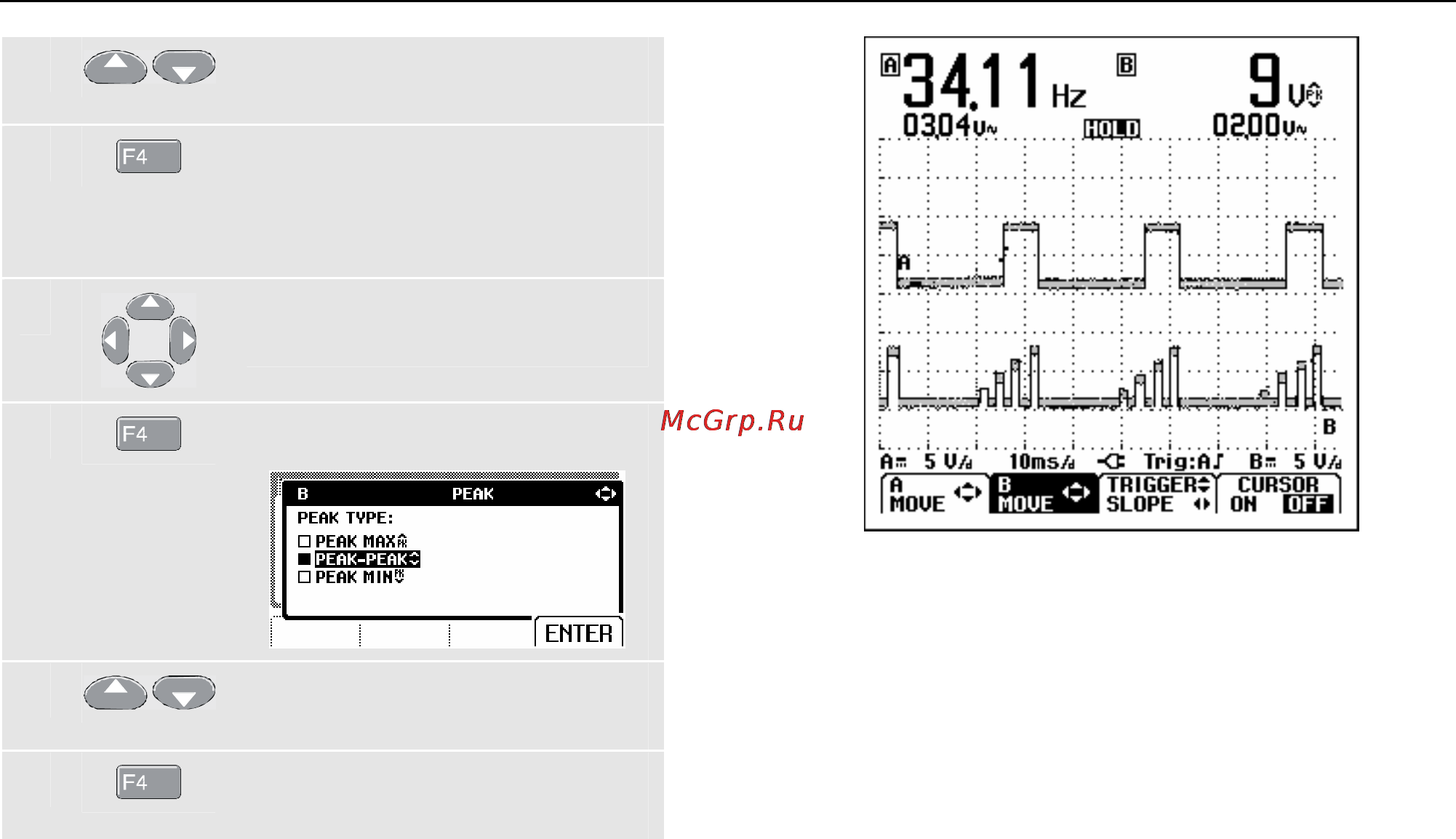

Режим Scope/Meter (Осциллограф/Измеритель)
Проведение измерений
2
2-7
d
Выделите пункт ON
(Включение).
e
Включите вход B. При этом
автоматически будет выделено
то измерение, которое в данный
момент является главным.
f
Выделите пункт PEAK...
(Пиковые значения)
g
Откройте подменю PEAK.
h
Выделите пункт PEAK-PEAK
(Размах)
i
Подтвердите выбор измерения
размаха сигнала.
Экран принимает вид, показанный на рис. 2-8.
Рис. 2-8 Частота (Hz) и размах (Vpp) сигнала -
главные показания
