Режим Scope/Meter (Осциллограф/Измеритель)
Запуск развертки осциллограммы
2
2-19
Установка уровня запуска развертки и
фронт запуска
Для ускорения работы используется клавиша AUTO
SET (Автоматическая настройка). При этом параметры
запуска развертки будут заданы автоматически для
сигналов практически любой формы.
c
Установка режима AUTO SET
(Автоматическая настройка).
Чтобы установить оптимальные параметры уровня и
фронта запуска развертки вручную, необходимо
выполнить следующие действия.
c
Нажимайте эту клавишу, пока
не будут закрыты все открытые
меню.
d
Нажатие этой клавиши
позволяет использовать
клавиши со стрелками для
регулировки уровня и фронта
запуска развертки.
e
Плавно отрегулируйте уровень
запуска. Значок запуска ,
отображаемый на втором
делении шкалы времени,
служит индикатором уровня
запуска.
f
Выберите запуск развертки по
положительному или по
отрицательному фронту
сигнала.

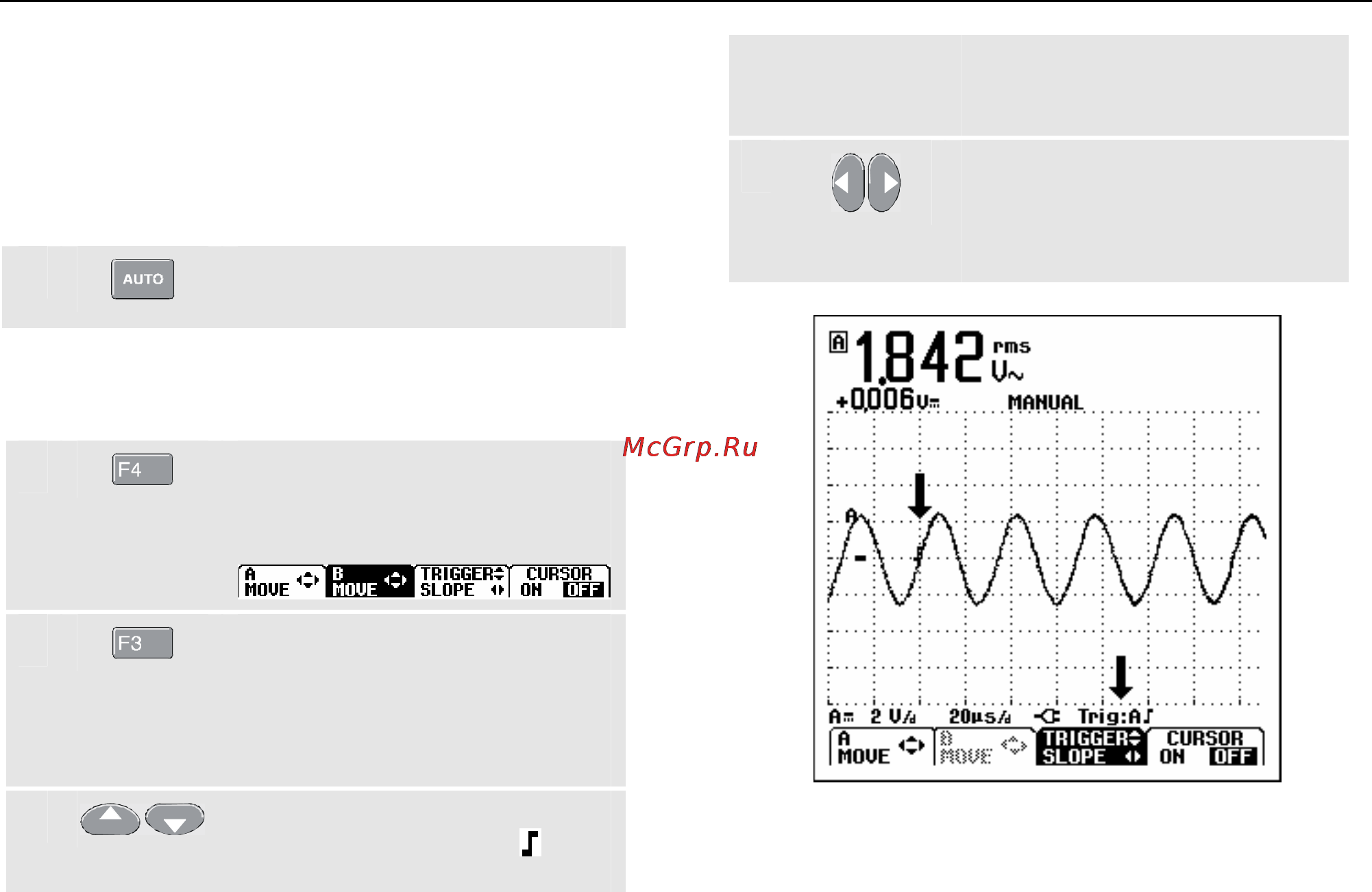

Рис. 2-15 Вид экрана с отображением всей
информации об условиях запуска развертки
