Режим Scope/Meter (Осциллограф/Измеритель)
Измерение высокочастотных сигналов с помощью датчика 10:1.
2
2-29
e

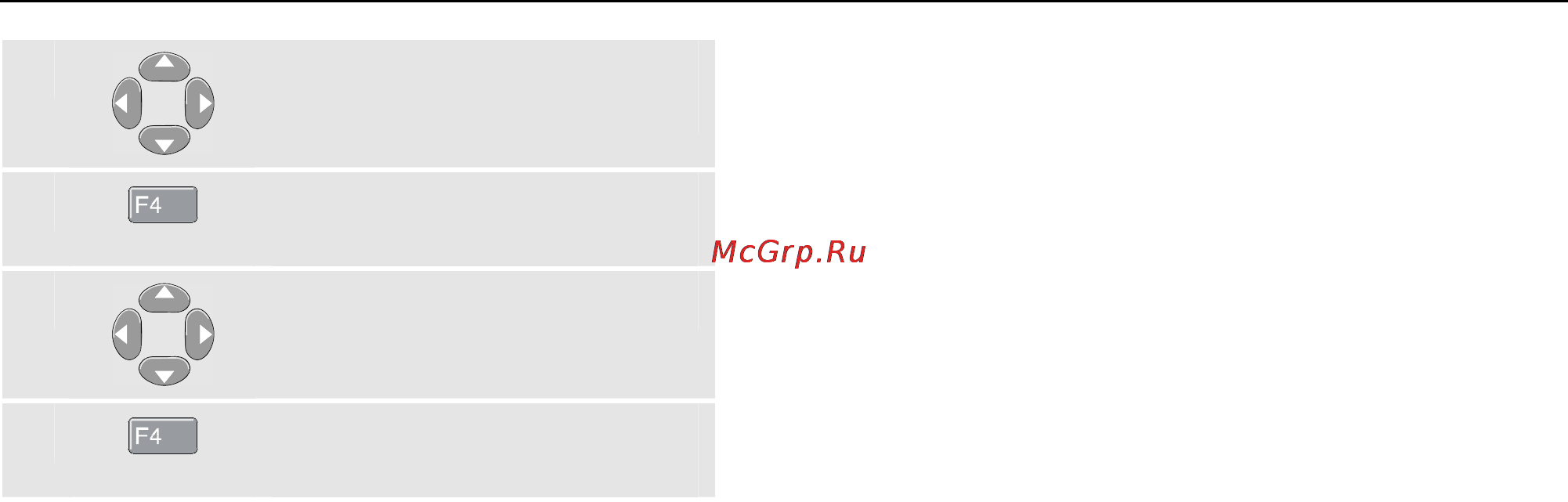

Выделите пункт PROBE:
SELECT… (Выбор датчика)
f
Откройте меню Probe on A
(Датчик на входе A)
g
Выделите пункт 10:1 V
h
Подтвердите выбор типа
датчика. Меню будет закрыто.
Теперь при отображении значения напряжения на
экране десятикратное ослабление сигнала датчиком
компенсируется (то есть регистрируемое прибором
значение умножается на десять).
Регулировка датчика.
Поставляемый вместе с прибором датчик марки VP40
всегда правильно адаптирован к входным сигналам,
поэтому его можно использовать для регистрации
высокочастотных сигналов без дополнительной
регулировки.
Однако другие датчики с коэффициентом ослабления
10:1 необходимо отрегулировать, чтобы достичь
оптимальных характеристик работы с
высокочастотными сигналами. Регулировка таких
датчиков описывается в главе 8, раздел
"Использование и регулировка датчиков
осциллографа
с коэффициентом ослабления 10:1".
