Fluke 125
Руководства для пользователей
3-2
Измерение гармоник
Отображение гармоник возможно в следующих
режимах:
• Измерение напряжения на входе A
• Измерение тока на входе B
• Измерение мощности путем вычислений по
результатам измерения напряжения на входе A и
измерения тока на входе B.
В режиме измерения гармоник прибор использует
только режим автоматической настройки (AUTO).
Чувствительность по вертикали и масштаб по оси
времени автоматически
настраиваются оптимальным
образом, исходя из параметров подаваемого на вход
сигнала. Клавиши масштабирования (mV V и s TIME
ns) блокируются в режиме AUTO.
На входе A принудительно устанавливается режим
измерения напряжения, а на входе B - режим
измерения тока.
Измерение гармоник
Чтобы измерить гармоники, необходимо выполнить
следующие действия:
c Подключите входы, как показано на рис. 3-1
Подключите вход A для измерения
напряжения (VOLT) и мощности (WATT), а
вход B - для измерения тока (AMP) и
мощности (WATT).

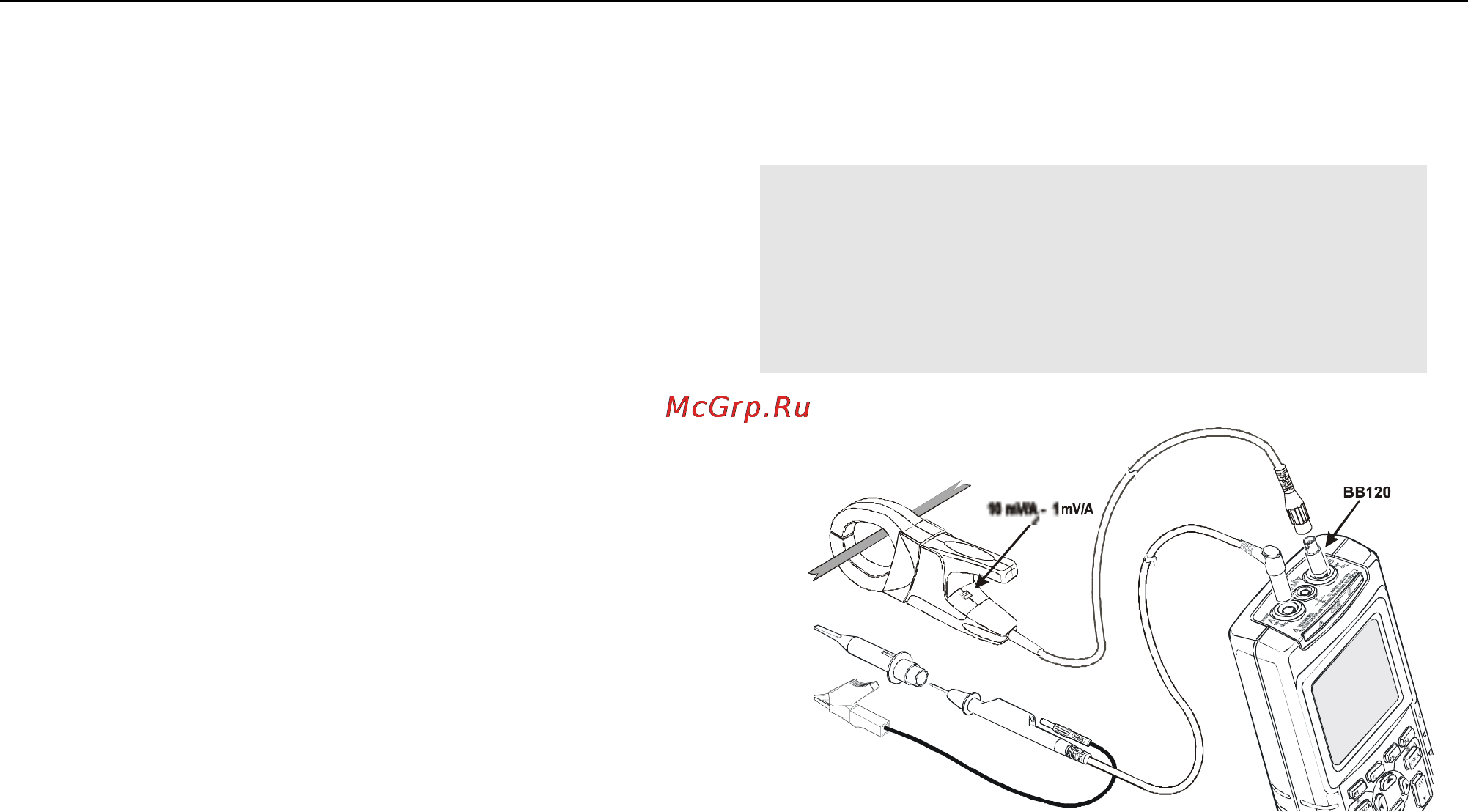

Рис. 3-1 Соединение входов для измерения гармоник
