Гармоники
Измерение гармоник
3
3-3
d
Откройте меню рабочих режимов.
e
Выделите пункт HARMONICS
(Гармоники)
f
Подтвердите выбор. Экран
принимает вид, показанный на
рис. 3-2
Если вход A уже настроен на измерение напряжения
(V), а вход B - на измерение тока (AMP), будут
использованы имеющиеся настройки датчиков. В
противном случае откроется меню PROBE (Датчик),
которое позволит выбрать требуемые настройки
датчиков.
Порядок изменения настроек датчиков для случаев,
когда не происходит автоматическое открытие меню
PROBE, описан в главе 1, раздел "Измерительные
датчики и настройки".

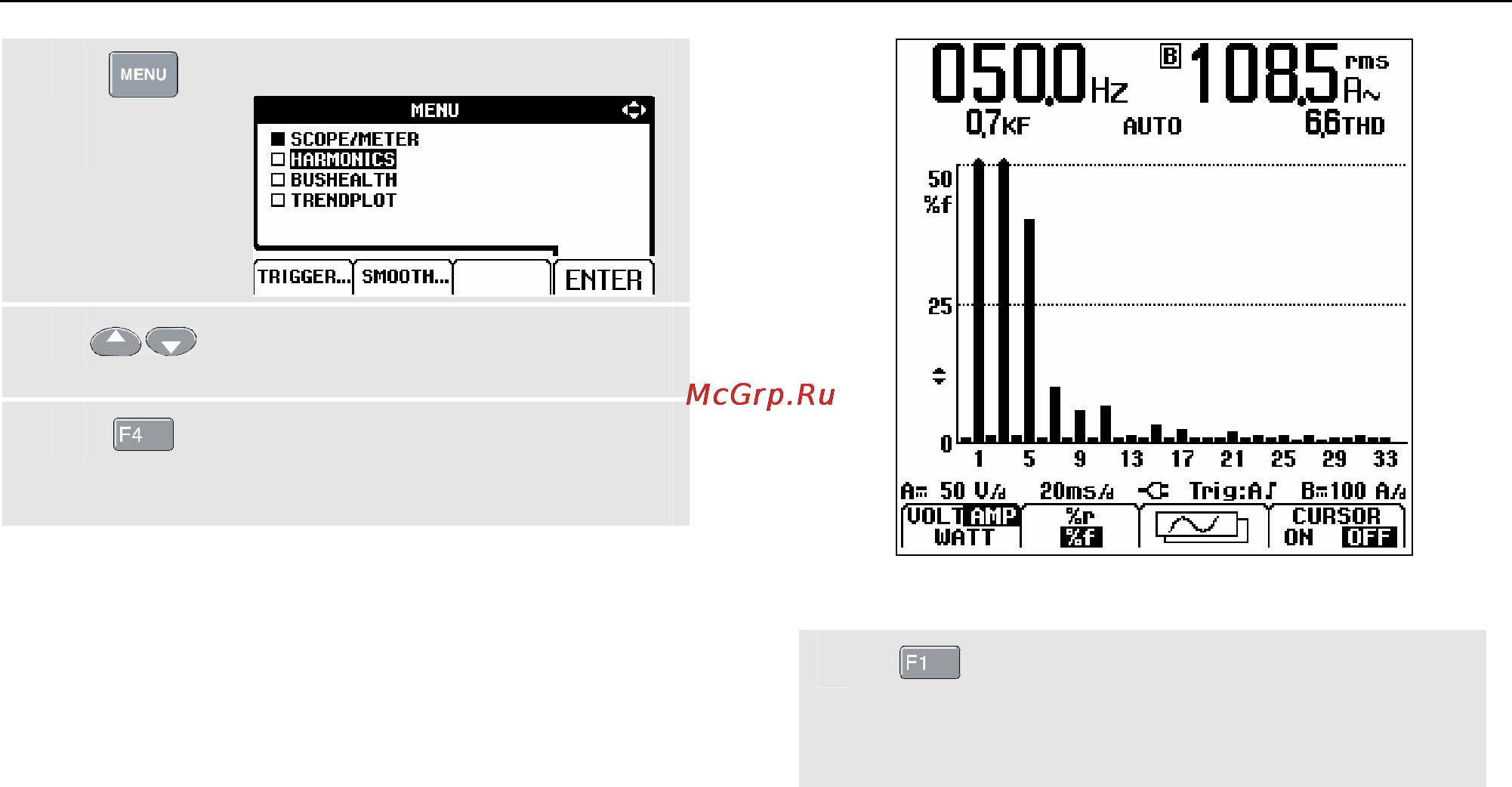

Рис. 3-2 Экран измерения гармоник
g
Нажмите, чтобы отобразить
гармоники напряжения на входе A
(VOLT), тока на входе B (AMP) или
мощности (WATT).
