Работа с принтером; программа FlukeView
Работа с программным обеспечением FlukeView®
7
7-3
Теперь можно приступать к распечатке экрана.
Чтобы распечатать экран, необходимо выполнить
следующие действия:
j
Откройте меню SAVE&PRINT
(Сохранение/Печать). При этом
экран будет зафиксирован.
k
Нажмите, чтобы запустить
процесс печати.
В нижней части экрана появляется сообщение о том,
что прибор находится в процессе печати.
Примечание:
Можно воспользоваться только
принтерами, поддерживающими протокол
HP PCL или EPSON.
Работа с программным
обеспечением FlukeView
®
Чтобы подключить прибор к компьютеру для работы с
программным обеспечением FlukeView для Windows
®
(SW90W), необходимо выполнить следующие
действия:
z Используйте оптически изолированный кабель с
адаптером RS-232/USB кабель с адаптером
(OC4USB) для подключения компьютера к
оптическому порту OPTICAL PORT прибора. См.
рис. 7-3.
Все необходимые сведения по установке
программного обеспечения FlukeView ScopeMeter и
работе с ним содержатся в Руководстве пользователя
по SW90W.
Комплект с переносным футляром марки SCC 120, в
который входят программное обеспечение
и кабель,
поставляется дополнительно.

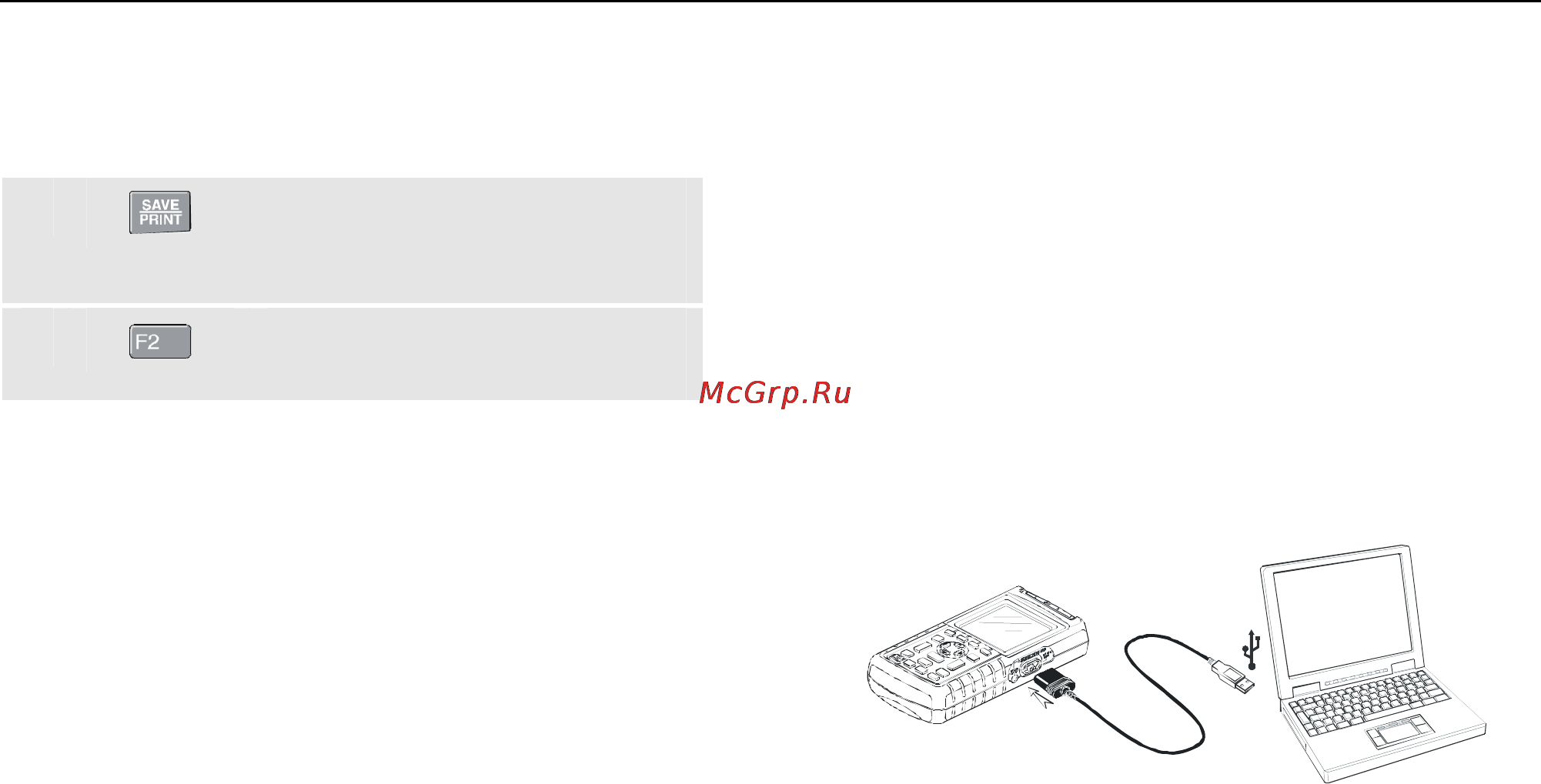

Рис. 7-3 Подключение компьютера
