Режим Scope/Meter (Осциллограф/Измеритель)
Проведение измерений
2
2-5

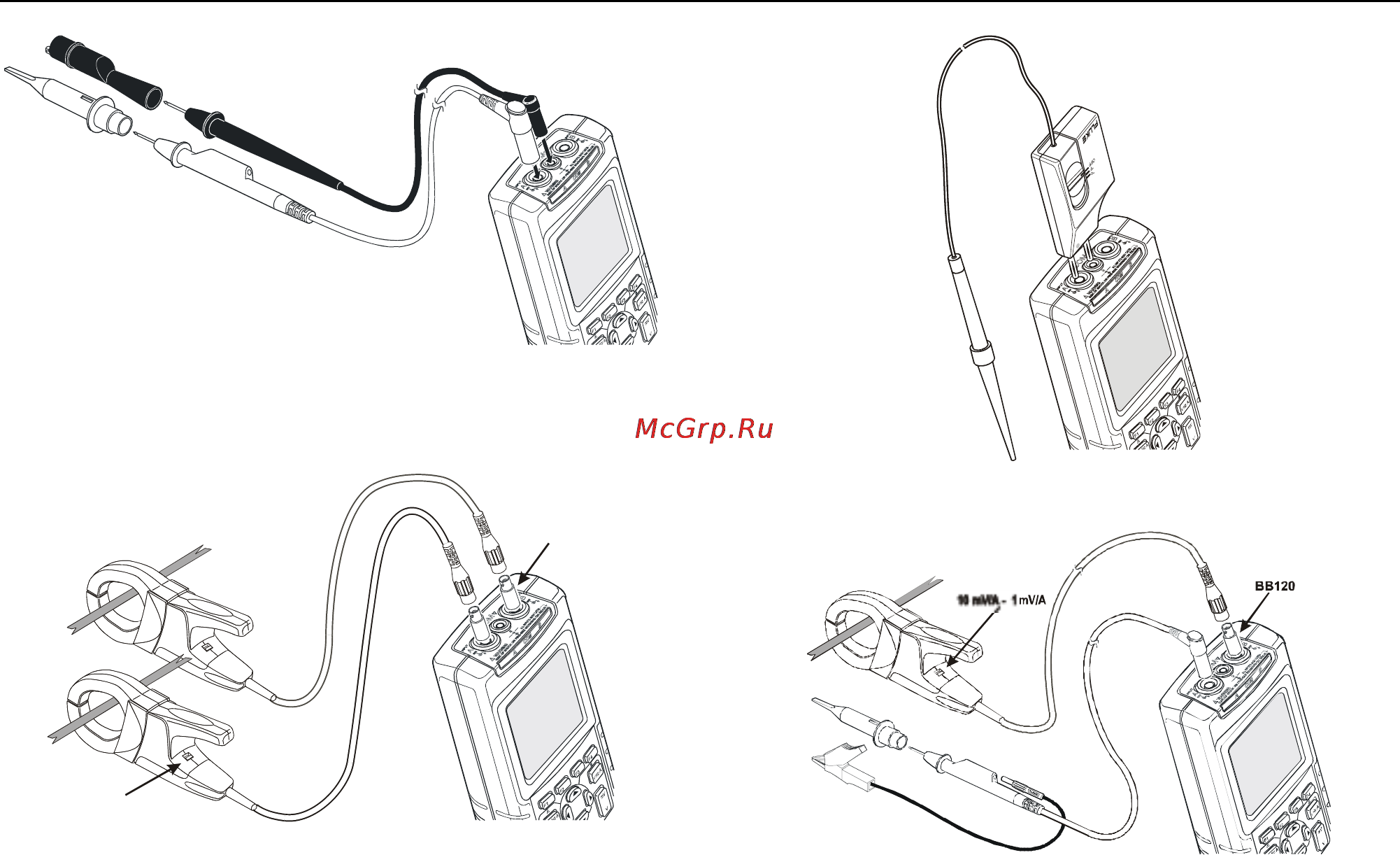

Рис. 2-4 Настройка режима измерения
сопротивления, емкости, проверки целостности
цепей и тестирования диодов
BB120
10 mV/A - 1 mV/A
Рис. 2-5 Настройка режима измерения тока
Рис. 2-6 Настройка режима измерения температуры
Рис. 2-7 Настройка режима измерения мощности
