Гармоники
Измерение гармоник
3
3-7

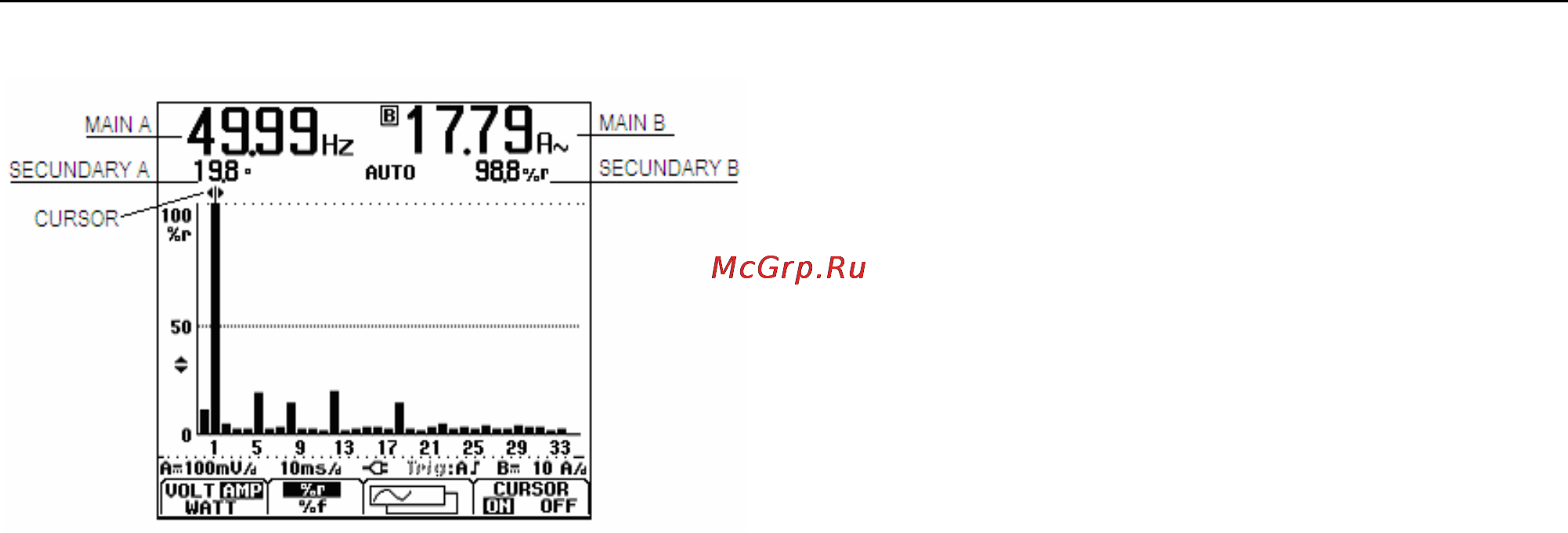

Рис. 3-3 Снятие показаний с экрана гармоник
THD : Суммарный коэффициент искажений
соответствует процентной доле гармоник в сигнале от
среднеквадратичного значения полного сигнала (%r)
или от величины основной гармоники (%f).
K-factor : Коэффициент нелинейности показывает
уровень потерь в трансформаторах из-за токов
гармонических составляющих.
Относительное значение: Величина гистограммы,
отмеченной курсором,
%f в процентах от напряжения/тока/мощности
основной составляющей,
%r в процентах от среднеквадратичного значения
полного напряжения/тока/мощности.
Сдвиг фаз°: Фазовый угол между гармонической
составляющей и основной гармоникой напряжения или
тока.
