ABB ACS580 [100/448] Пользовательская кривая нагрузки

96 Программные функции

Настройки

• Меню - Основные настройки - Двигатель - IR-компенсация

• Параметры 97.13 IR-компенсация (стр. 323) и 99.04 Режим управл.

двигателем (стр. 326).

• Группа параметров 28 Цепочка заданий частоты (стр. 213).

 Пользовательская кривая нагрузки

Пользовательская кривая нагрузки выполняет контрольную функцию, которая

следит за входным сигналом частоты или скорости и нагрузкой. Эта функция

показывает состояние контролируемого сигнала и может выдавать предупре-

ждение или сообщение об отказе исходя из отклонения от профиля, заданного

пользователем.

Кривая нагрузки, задаваемая пользователем, состоит из кривой перегрузки и

кривой недогрузки или только

одной из них. Каждая кривая строится по пяти

точкам, которые представляют контролируемый сигнал как функцию частоты

или скорости.

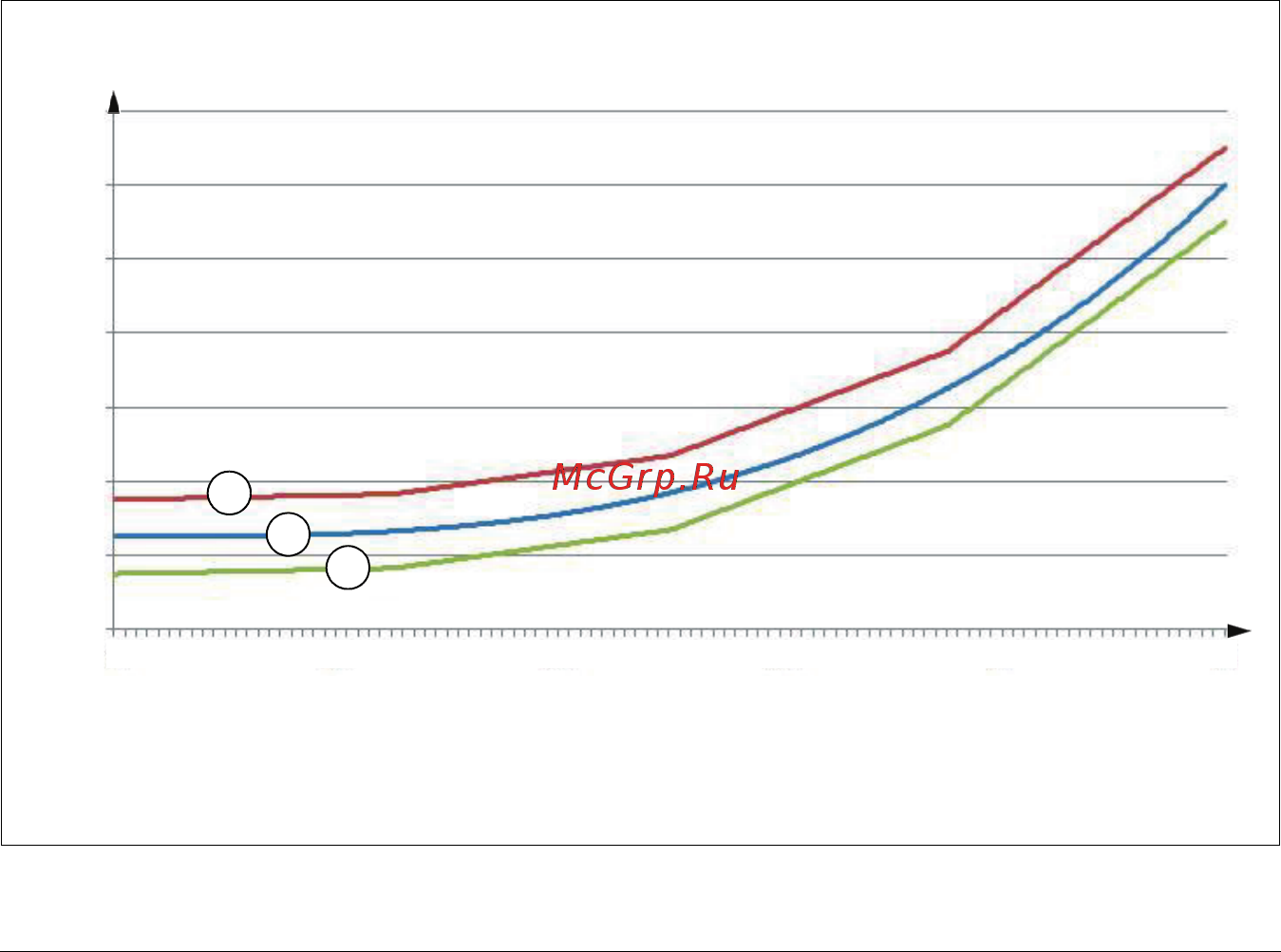

В приведенном ниже примере пользовательская кривая нагрузки строится

исходя из номинального крутящего момента двигателя, к которому добавляется

и из которого вычитается допуск величиной 10%. Граничные кривые определяют

рабочую зону двигателя, так что выходы

за пределы этой зоны можно

контролировать, привязывать к отметкам времени и выявлять.

Момент двигателя / номинальный момент

Выходная частота (Гц)

1 = кривая перегрузки (пять точек)

2 = номинальная кривая перегрузки процесса

3 = кривая недогрузки (пять точек)

1,2

1,0

0,8

0,6

0,2

0,4

0,0

-0,2

01020304050
