60 Макросы управления
Стандартный макрос ABB
Этот макрос устанавливается по умолчанию. Он обеспечивает 2-проводную
конфигурацию входов/выходов общего назначения с тремя фиксированными
скоростями. Один сигнал используется для пуска или останова двигателя,
а второй — для выбора направления вращения.

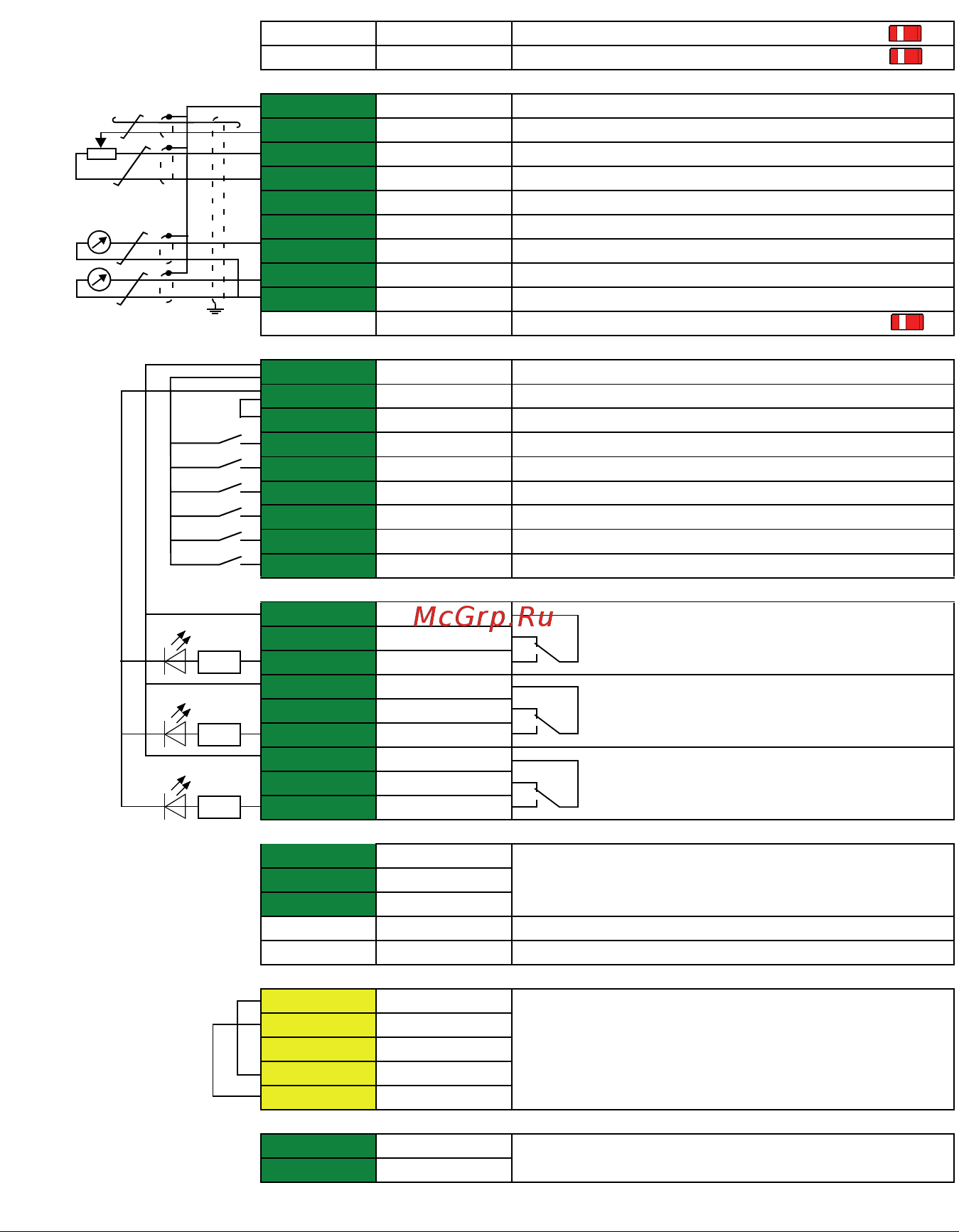

Стандартное подключение цепей управления для стандартного
макроса ABB
Не
более
500 Ом
1…10 кОм
S1 AI1 U/I Выбор напряжения или тока для AI1:
S2 AI2 U/I Выбор напряжения или тока для AI2:
XI Опорное напряжение и аналоговые входы и выходы
1 SCR Экран кабеля управления (экран)
2 AI1
Задание выходной частоты/скорости
: 0…10 В
1)
3 AGND Общий аналоговых входов
4 +10V Опорное напряжение 10 В=
5 AI2 Не настроено
6 AGND Общий аналоговых входов
7 AO1 Выходная частота: 0 … 20 мА
8 AO2 Выходной ток: 0 … 20 мА
9 AGND Общий аналоговых выходов
S3 AO1 I/U Выбор напряжения или тока для AO1:
X2 и X3
Выход вспомогательного напряжения и программируемые цифровые входы
10 +24V
Выход вспомогательного напряжения +24 В=, не более 250 мА
11 DGND
Общий выходов вспомогательного напряжения
12 DCOM Общий всех цифровых входов
13 DI1 Останов (0) / Пуск (1)
14 DI2 Вперед (0) / Назад (1)
15 DI3 Выбор фиксированной частоты/скорости
2)
16 DI4 Выбор фиксированной частоты/скорости
2)
17 DI5
Набор плавных изменений 1 (0) / Набор плавных изменений 2 (1)
3)
18 DI6 Не настроено
X6, X7, X8 Релейные выходы
19 RO1C
Готов к пуску
250 В~ / 30 В=
2 A
20 RO1A
21 RO1B
22 RO2C
Работа
250 В~ / 30 В=
2 A
23 RO2A
24 RO2B
25 RO3C
Отказ (-1)
250 В~ / 30 В=
2 A
26 RO3A
27 RO3B
X5 EIA-485 Modbus RTU
29 B+
Встроенный Modbus RTU (EIA-485). См. главу
Управление по шине Fieldbus через встроенный
интерфейс Fieldbus (EFB) на стр. 385.
30 A-
31 DGND
S4 TERM
Выключатель оконечной нагрузки линии последовательной связи
S5 BIAS
Выключатель резисторов смещения линии последовательной связи
X4 Безопасное отключение крутящего момента
34 OUT1
Безопасное отключение крутящего момента. Соеди-
нение выполняется на заводе-изготовителе. Для
пуска привода необходимо замкнуть обе цепи. См.
главу Функция безопасного отключения крутящего
момента в Руководстве по монтажу и вводу в экс-
плуатацию привода.
35 OUT2
36 SGND
37 IN1
38 IN2
X10 24 В~/=
40
24 В~/=- in
Только R5…R9: Внешний вход 24 В~/= для включения питания
блока управления, когда отсоединено основное питание.
41
24 В~/=+ in
6)
5)
5)
5)
4)
См. примечания на
следующей странице.
