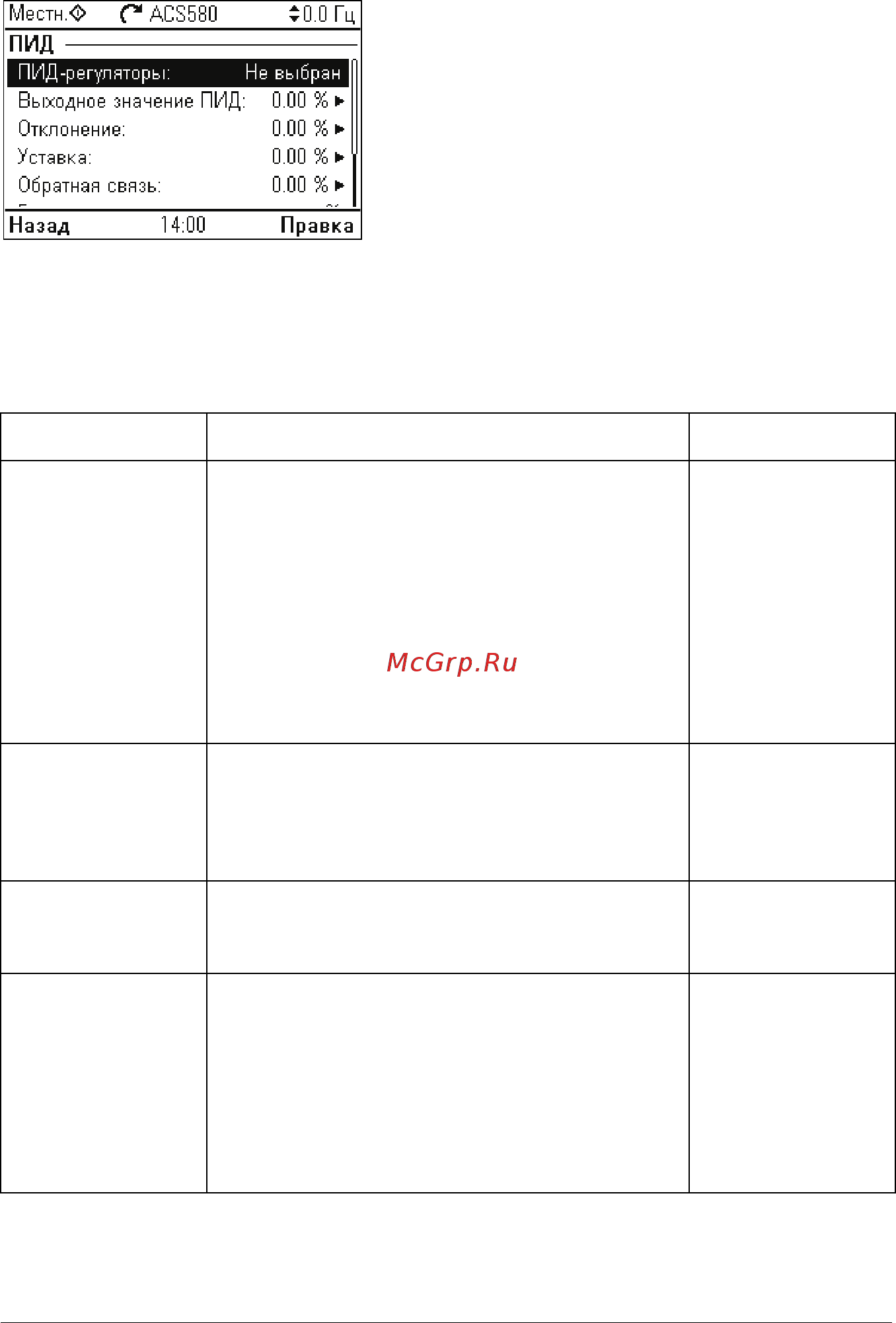

Настройки, ввод/вывод и диагностика на панели управления 49
ПИД
Подменю
ПИД
содержит настройки и фактические значения для ПИД-регулятора
процесса. ПИД-регулятор используется только при дистанционном управлении.
В приведенной ниже таблице дается подробная информация об элементах
настройки, имеющихся в меню ПИД.
Пункт меню Описание Соответствующий
параметр
ПИД-регуляторы: Определяет, для чего используется выход ПИД-
регулятора:
•
Не выбрано
: ПИД-регулятор не используется.
• Задание: Использует выход ПИД-регулятора
в качестве задания, когда действует
дистанционное управление (Внешн1).
• Вторичное задание: Используйте выходное
значение ПИД в качестве задания, если
действует вторичное место дистанционного
управления (Внешн2).
40.07 Режим работы
ПИД техн. процесса
Выходное значение
ПИД:
Отображение выходного сигнала ПИД-регуля-
тора процесса или установка его диапазона.
40.01 Факт. вых. ПИД
техн. проц.
40.36 Набор 1, мин.
выход. знач.
40.37 Набор 1, макс.
выход. знач.
Отклонение: Просмотр или инверсия отклонения ПИД-регу-
лятора процесса.
40.04 Факт. откл.
ПИД техн. проц.
40.31 Набор 1, инверт.
отклонен.
Уставка: Просмотр или конфигурирование уставки ПИД-
регулятора процесса, т. е. требуемого значения
технологической переменной.
Можно также использовать фиксированное
значение уставки вместо внешнего источника
уставки (или совместно с ним). Если действует
фиксированная уставка, она имеет приоритет
над обычной уставкой.
40.03 Факт. уст. ПИД
техн. проц.
40.16 Набор 1,
источник уставки 1
