Управление по шине Fieldbus через встроенный интерфейс Fieldbus (EFB) 391
Основы встроенного интерфейса Fieldbus
Циклическая связь между системой Fieldbus и приводом обеспечивается
с помощью 16- или 32-разрядных слов данных (при прозрачном профиле
управления).

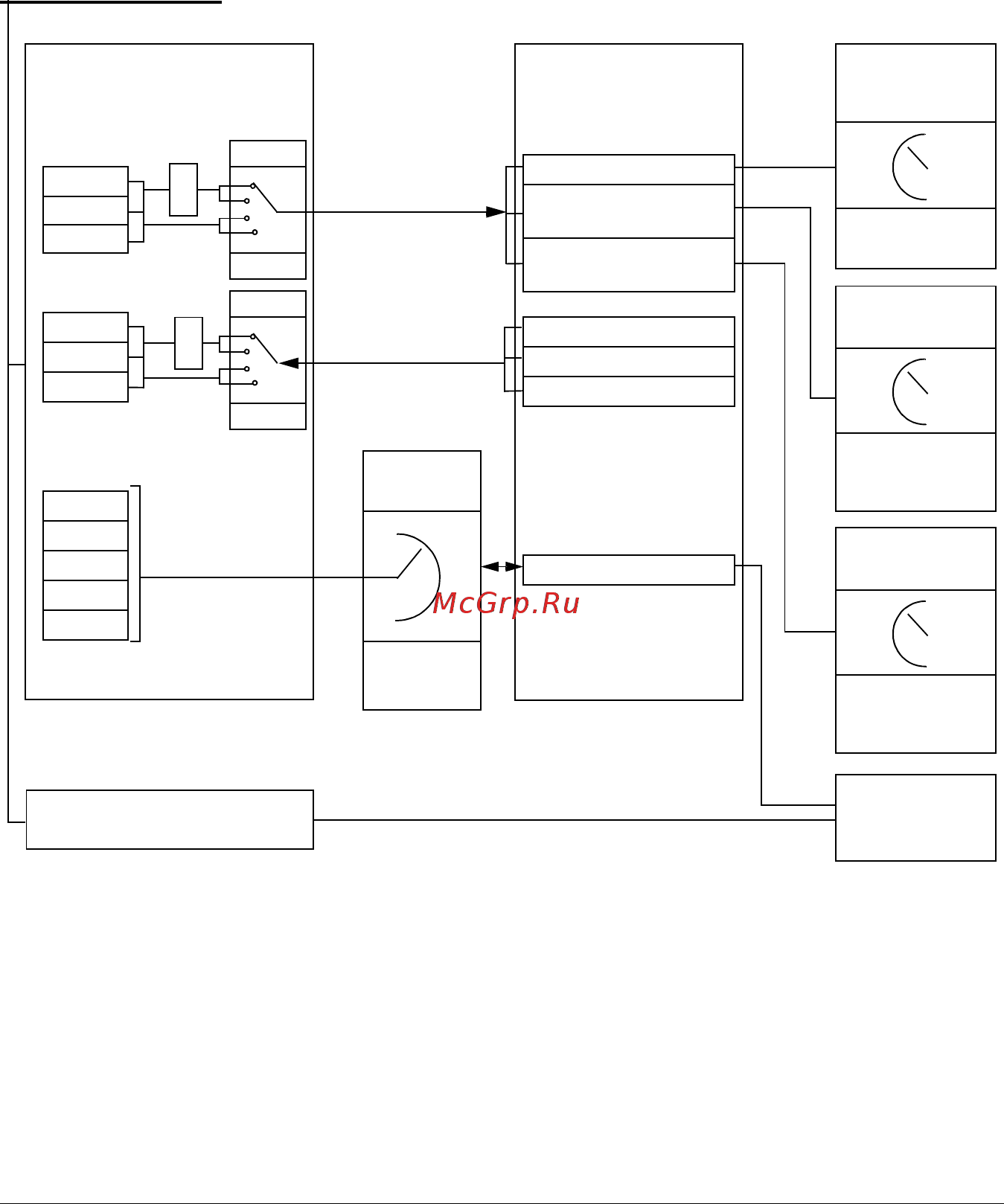

Приведенная ниже схема иллюстрирует работу встроенного интерфейса
Fieldbus. Передаваемые сигналы, участвующие в циклической передаче
данных, поясняются ниже, после схемы.
CW
ЗАДАНИЕ1
ЗАДАНИЕ2
SW
ACT1
ACT2
I/O 1
I/O 2
I/O 3
…
I/O 69
EFB CW
03.09 Задание 1 с
EFB
03.10 Задание 2 с
EFB
EFB SW
Фактический сигнал 1
Фактический сигнал 2
Пар. 01.01…255.255
1. См. также другие параметры, управление которыми может
осуществляться по шине Fieldbus.
2. Преобразование данных, если для параметра 58.25 Профиль
управления задано значение ABB Drives. См. раздел Профили
управления (стр. 394).
1)
Сеть Fieldbus
Выбор
ввода/вывод
а данных
ВНЕШН1/2
Команды пуска
Выбор задания
Группы
22/26/28/40 и т. д.
Циклическая связь
Нециклическая связь
ВЫБРАТЬ
Таблица
параметров
0
1
2
3
ВЫБРАТЬ
0
1
2
3
Профиль EFB
Выбор задания
Группы
22/26/28/40 и т. д.
58.101
…
58.140
20.01
20.06
58.25
58.25
2)
2)
