ABB ACS580 [214/448] Параметры
![ABB ACS580 [214/448] Параметры](/views2/1555510/page214/bgd6.png)
210 Параметры
26.08 Мин. задание кр.
момента
Определяет минимальное задание крутящего момента.
Разрешает местное ограничение задания крутящего
момента перед поступлением его в регулятор нарастания
и спада момента. Информация об ограничении абсолют-
ного значения крутящего момента приведена в описании
параметра 30.19 Мин. крут. момент 1.
-300,0 %
–1000,0…0,0 % Минимальное задание крутящего момента. См.
параметр
46.03
26.09 Макс. задание
кр.
момента
Определяет максимальное задание крутящего момента.
Разрешает местное ограничение задания крутящего
момента перед поступлением его в регулятор нарастания
и спада момента. Информация об ограничении абсолют-
ного значения крутящего момента приведена в описании
параметра 30.20 Макс. крут. момент 1.
300,0 %
0,0…1000,0 % Максимальное задание крутящего момента. См.
параметр
46.03

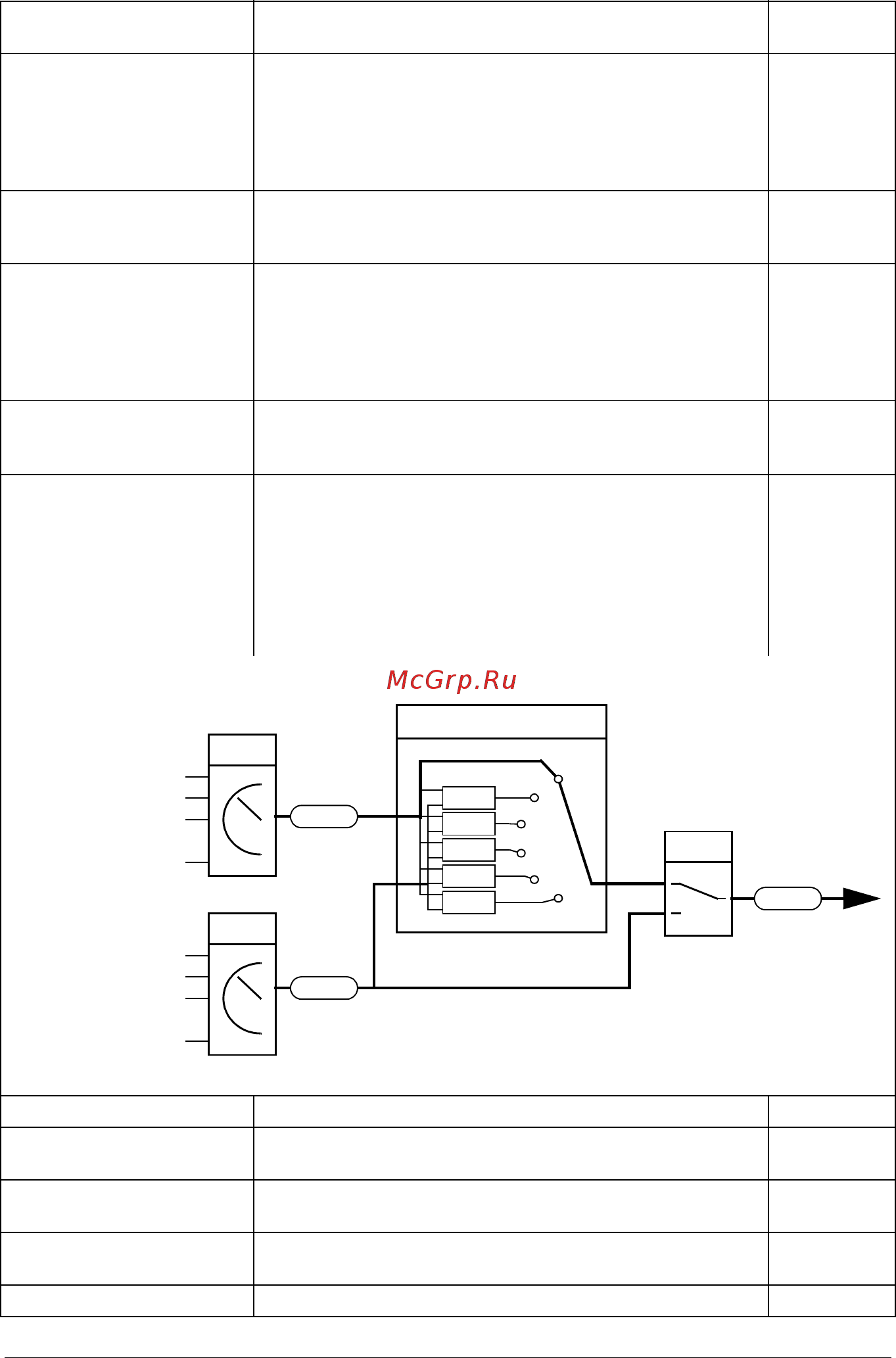

26.11 Источник
задания1 кр. мом.
Выбирает
источник задания крутящего момента 1.
Два источника сигнала можно задать с помощью этого
параметра и параметра 26.12 Источник задания2 кр.
мом.. Цифровой источник, выбранный параметром 26.14
Выбор задания 1/2 кр. мом., может использоваться для
переключения между двумя источниками или математи-
ческой функцией (26.13 Функция задания1 кр. мом.),
формирующей задание на основе
двух сигналов.
Ноль
Ноль Нет.0
Масштабир. ан. вх.
AI1
12.12 Масштаб. значение AI1 (см. стр. 149). 1
Масштабир. ан. вх.
AI2
12.22 Масшт. значение AI2 (см. стр. 151). 2
Панель
управления
03.01 Задание с панели (см. стр. 135). 3
Задание1 FB A 03.05 Задание 1 с FB A (см. стр. 135). 4
№Наименование/
значение
Описание Умолч./
FbEq16
26.14
1
0
26.11
0
AI
FB
26.12
26.72
26.71
…
Другое
…
0
AI
FB
…
Другое
…
26.13
MUL
SUB
ADD
MIN
MAX
Задание1
