ABB ACS580 [27/448] Дополнительные настройки предельные значения
![ABB ACS580 [27/448] Дополнительные настройки предельные значения](/views2/1555510/page27/bg1b.png)
Запуск, управление с использованием входов/выходов и идентификационный прогон 23

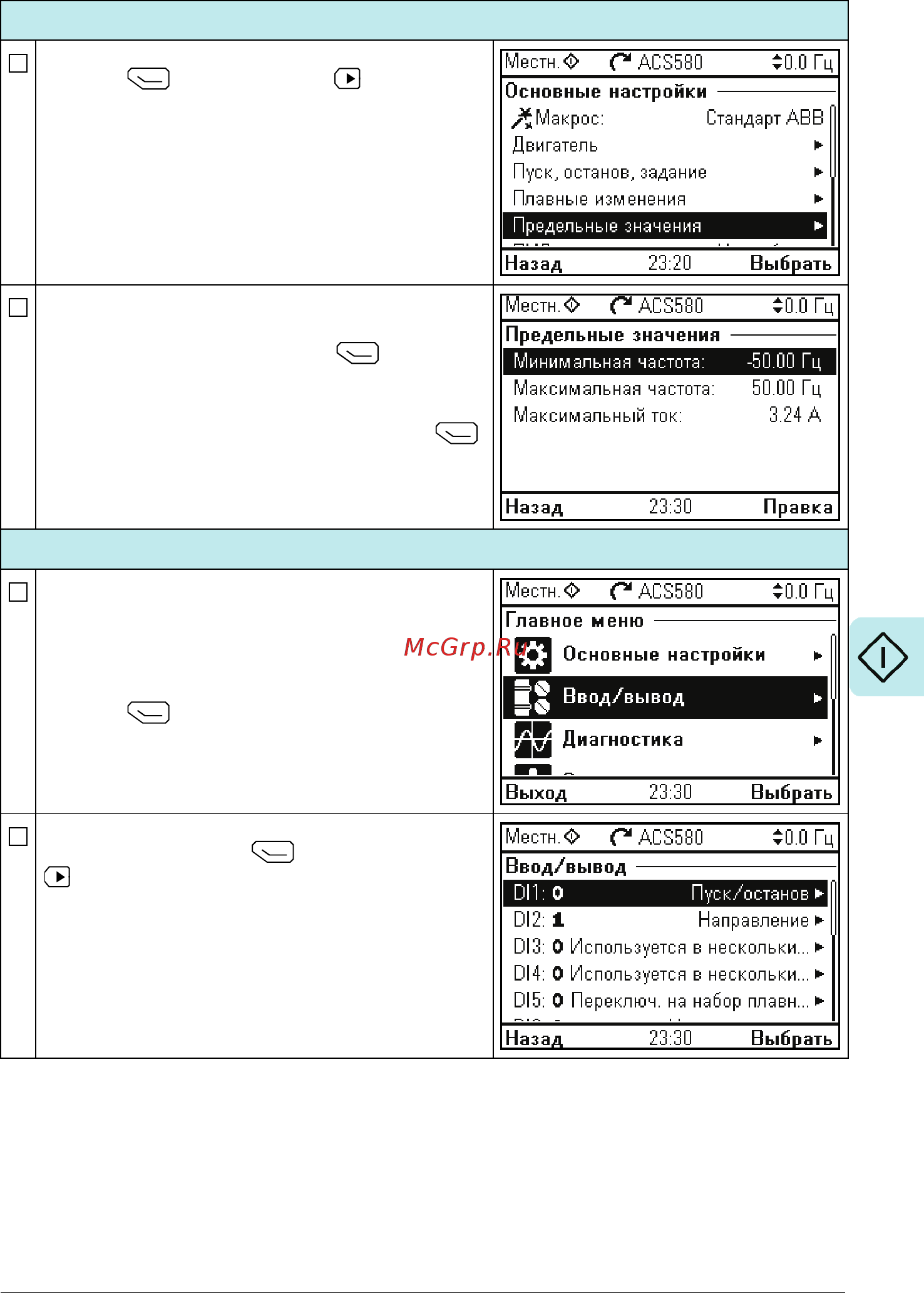

2 — Дополнительные настройки: Предельные значения
Выберите Предельные значения и
нажмите (Выбрать) (или ).
Скорректируйте параметры в соответствии со
своими потребностями.
Выберите параметр и нажмите
(Выбрать).
По завершении регулировок вернитесь в меню
Основные настройки, для чего нажмите
(Назад).
3 — Меню «Ввод/вывод»
По завершении дополнительных регулировок
убедитесь, что фактическое подключение
входов/выходов соответствует использованию
входов/выходов в программе управления.
В Главном меню выберите Ввод/вывод и
нажмите (Выбрать), чтобы войти в меню
Ввод/вывод.
Выберите подключение, которое требуется
проверить, и нажмите (Выбрать) (или
).
