Программные функции 91
Ограничение бросков
В режиме управления по моменту возможен бросок оборотов двигателя при
внезапном сбросе нагрузки. Программа управления имеет функцию ограниче-
ния бросков, которая уменьшает задание крутящего момента, когда скорость
двигателя превысит значение параметра 30.11 Минимальная скорость или
30.12 Максимальная скорость.
Функция основана на действии ПИ-регулятора. Программа устанавливает
коэффициент усиления пропорционального звена равным
10,0, а время
интегрирования равным 2,0 с.
Толчковый режим
Толчковая функция позволяет использовать переключатель мгновенного
действия для кратковременного поворота двигателя. Толчковая функция, как
правило, используется во время технического обслуживания или на стадии
ввода в эксплуатацию для местного управления машинным оборудованием.
Предусмотрены две толчковые функции (1 и 2), каждая из которых имеет свои
источники активизации и задания. Источники сигналов выбираются параметрами
20.26 Источник пуска толчк.реж. 1 и 20.27 Источник пуска толчк.реж. 2 (
Меню -
Основные настройки - Пуск, останов, задание - Толчковый режим
). При акти-
визации толчкового режима привод запускается и разгоняется до определенной
толчковой скорости (параметр 22.42 Задание для толч. режима 1 или 22.43 Зада-
ние для толч. режима 2) в соответствии с заданным графиком ускорения (23.20
Время ускор. в толчк. реж.). После выключения сигнала активизации привод
замедляется до останова с заданным для
толчкового режима плавным замедле-
нием (23.21 Время замедл. в толчк. реж.).

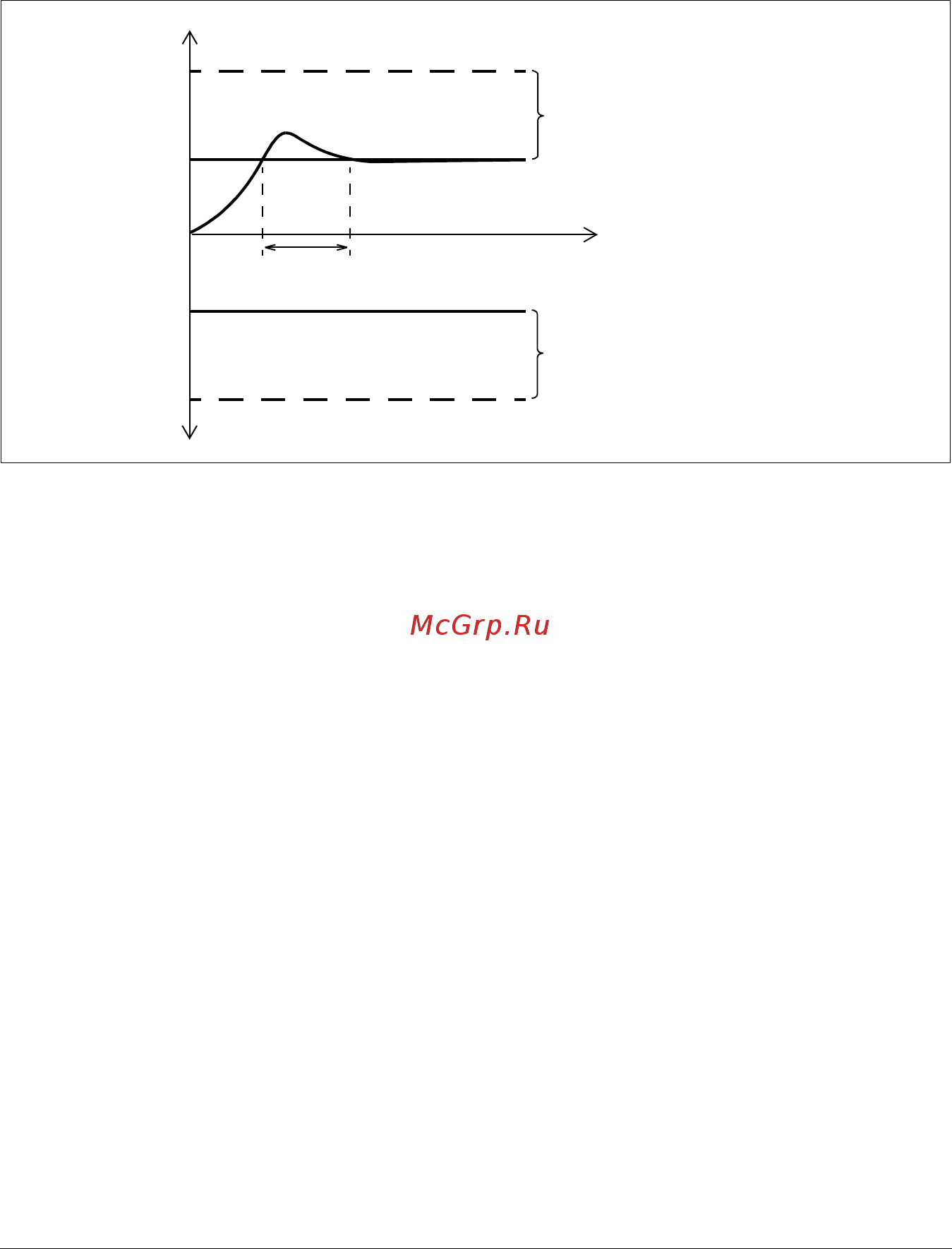

На приведенных ниже рисунке и таблице приведен пример работы привода
втолчковом режиме. В примере используется режим останова с плавным
замедлением (см. параметр 21.03 Режим останова).
Скорость
двигателя
Время
Уровень отключения по превышению скорости
Уровень отключения по превышению скорости
31.30 Допуск откл. по прев. скор.
0
31.30 Допуск откл. по прев. скор.
30.12
30.11
Ограничение бросков действует
