Программные функции 113
Пределы регулирования и пороги срабатывания защиты по
напряжению
Пределы регулирования и отключения регулятора напряжения промежуточной
цепи постоянного тока зависят от напряжения питания и от типа привода/
инвертора. Напряжение цепи постоянного тока (U
=
) превышает междуфазное
питающее напряжение приблизительно в 1,35 раза и выводится на дисплей с
помощью параметра 01.11 Напряжение пост. тока.

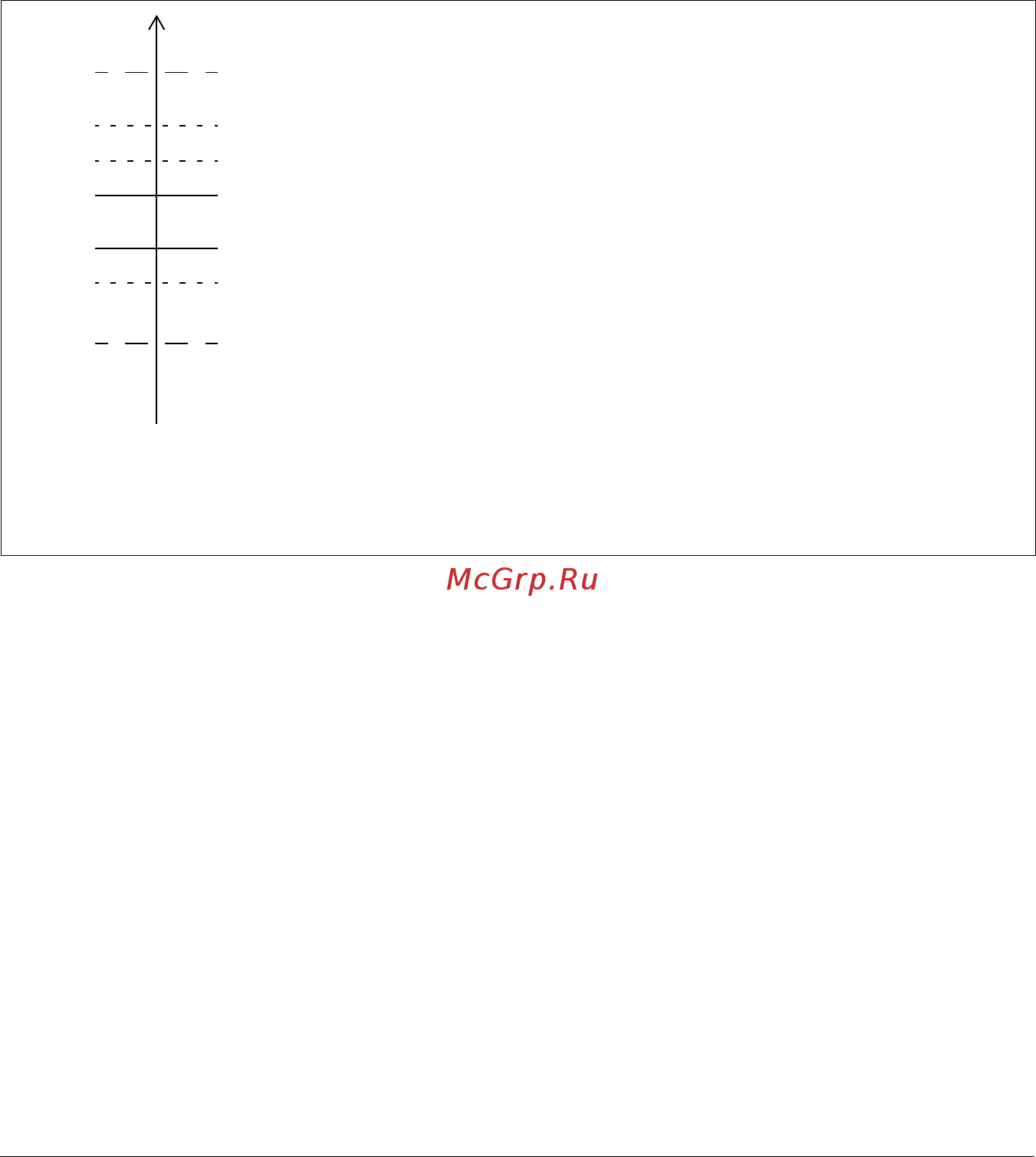

Ниже приводится диаграмма, показывающая зависимость между выбранными
уровнями напряжения постоянного тока. Следует иметь в виду, что абсолютные
значения напряжения изменяются в зависимости от типа привода/инвертора и
диапазона напряжения источника питания переменного
тока.
Настройки
Параметры 01.11 Напряжение пост. тока (стр. 132), 30.30 Контроль
перенапряжения (стр. 229), 30.31 Контроль низкого напряж. (стр. 229) и 95.01
Напряжение питания (стр. 314).
U
=макс
Уровень отказа при пониженном напряжении (0,6 × U
=мин
)
Уровень контроля повышенного напряжения (1,25 × U
=макс
)
Уровень отказа при повышенном напряжении (1,3 × U
=макс
)
U
=макс
= напряжение постоянного тока, соответствующее +10 % × номинальное напряжение
переменного тока × 1,35
U
=макс
= напряжение постоянного тока, соответствующее –15 % × номинальное напряжение
переменного тока × 1,35
Уровень предупреждения при повышенном напряжении (1,15 × U
=макс
)
Уровень контроля/предупреждения при пониженном напряжении (0,85 × U
=мин
)
U
=мин
