42 Настройки, ввод/вывод и диагностика на панели управления
Ниже дается подробная информация о содержании различных подменю в меню
Основные настройки.

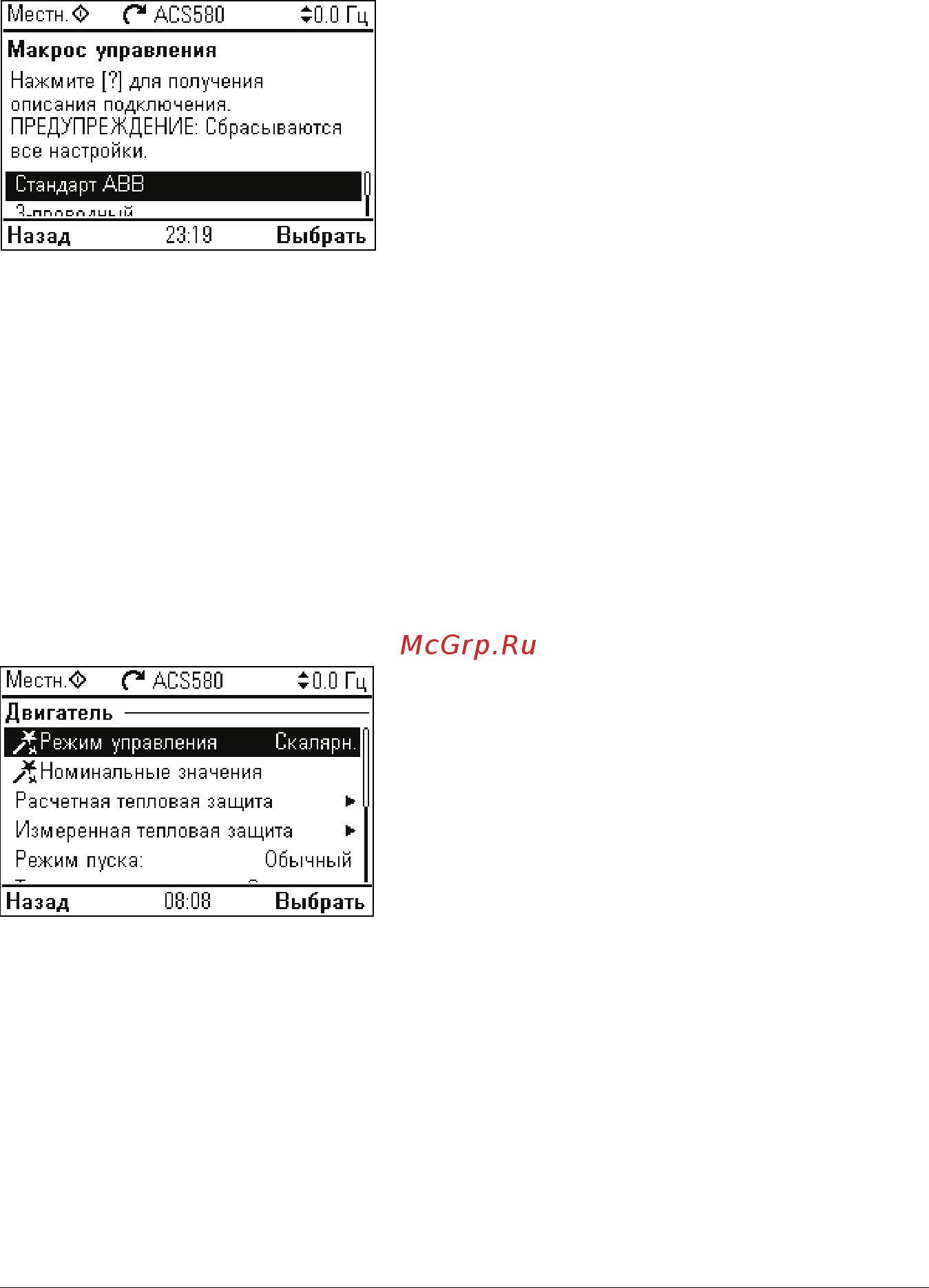

Макрос
Подменю Макрос используется для быстрой установки источника сигналов
управления и задания привода путем выбора из набора предварительно
заданных конфигураций подключения.
Примечание. Подробности об имеющихся макросах см. в разделе Макросы
управления на стр.39.
Вместо того чтобы использовать макрос, можно вручную определить настройки
для подменю Пуск, останов, задание. Имейте в виду,
что даже если выбрано
использование макроса, можно также изменять в соответствии со своими
потребностями и другие настройки.
Двигатель
Подменю Двигатель позволяет выполнять настройки, связанные с двигателем,
такие как номинальные значения, режим управления или тепловая защита.
Имейте в виду, что набор видимых настроек зависит от других выбранных
настроек, например, режима управления (векторный или скалярный), типа
используемого двигателя или выбранного режима пуска.
