226 Параметры
30.18 Выбор огран.
крут. момента

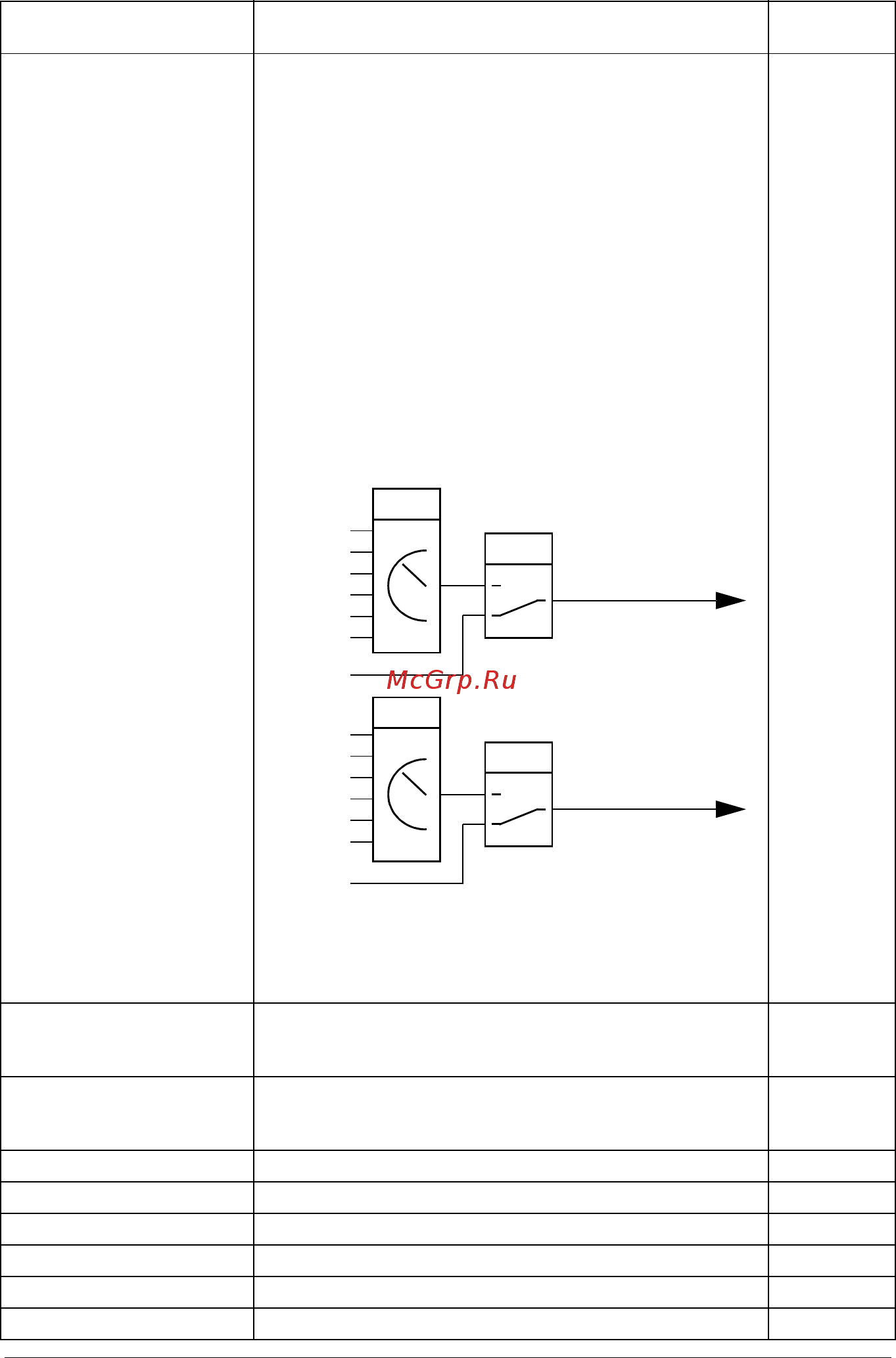

Выбирает источник, который переключается между двумя
разными предварительно установленными наборами
минимальных пределов крутящего момента.
0 = Активными являются минимальный предел крутящего
момента, заданный параметром 30.19, и максимальный
предел крутящего момента, заданный параметром 30.20
1 = Активными являются минимальный предел крутящего
момента, заданный параметром 30.21, и максимальный
предел крутящего момента, заданный
параметром 30.22
Пользователь может задать два набора предельных
значений крутящего момента и переключаться между
ними с помощью двоичного источника сигнала, такого как
цифровой вход.
Первый набор предельных значений определяется пара-
метрами 30.19 и 30.20. Второй набор имеет параметры
выбора как для минимальных (30.21), так и для макси-
мальных (30.22) предельных значений,
что позволяет
использовать выбираемый аналоговый источник (такой
как аналоговый вход).
Примечание. Наряду с пределами, определяемыми
пользователем, крутящий момент может ограничиваться
по другим основаниям (например, по ограничению
мощности). См. блок-схему на стр. 437.
Огран.
крут.
момента,
набор 1
Огран. крут.
момента, набор 1
0 (активными являются минимальный предел крутящего
момента, заданный параметром 30.19
, и максимальный
предел крутящего момента, заданный параметром 30.20).
0
Огран. крут.
момента, набор 2
1 (активными являются минимальный предел крутящего
момента, заданный параметром 30.21, и максимальный
предел крутящего момента, заданный параметром 30.22).
1
DI1
Цифровой вход DI1 (10.02 Состояние задержки DI, бит 0).
2
DI2
Цифровой вход DI2 (10.02 Состояние задержки DI, бит 1).
3
DI3
Цифровой вход DI3 (10.02 Состояние задержки DI, бит 2).
4
DI4
Цифровой вход DI4 (10.02 Состояние задержки DI, бит 3).
5
DI5
Цифровой вход DI5 (10.02 Состояние задержки DI, бит 4).
6
DI6
Цифровой вход DI6 (10.02 Состояние задержки DI, бит 5).
7
№Наименование/
значение
Описание Умолч./
FbEq16
30.21
Минимальный
предел крутящего
момента,
определяемый
пользователем
0
AI1
AI2
ПИД
30.23
Другое
0
AI1
AI2
ПИД
30.24
Другое
30.19
30.22
30.18
0
1
30.20
30.18
0
1
Максимальный
предел крутящего
момента,
определяемый
пользователем
