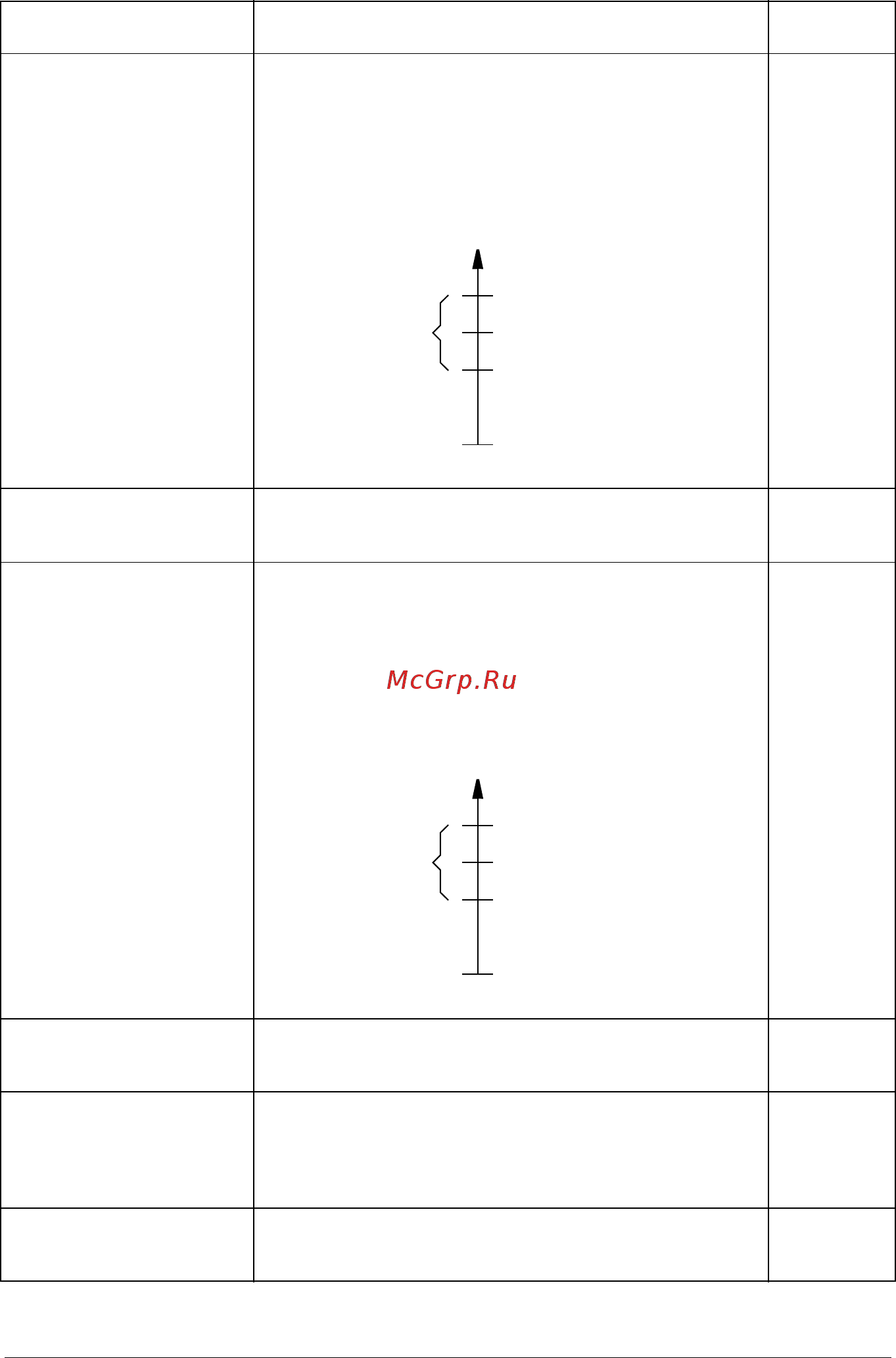

294 Параметры
46.22 На гистерезисе
частоты
Задает пределы «на уставке» для регулирования частоты
привода. Когда абсолютное значение разности между
заданием (28.96 Задание част. до пл. измен.) и текущей
частотой (01.06 Выходная частота) меньше значения
46.22 На гистерезисе частоты, считается, что привод
работает в соответствии с уставкой. Это указывается
битом 8 параметра 06.11 Главное слово
состояния.
2,00 Гц
0,00…1000,00 Гц Предел для индикации состояния «на уставке» при
регулировании частоты.
См.
параметр
46.02
46.23 На гистерез.
крут. момента
Задает пределы «на уставке» для регулирования
крутящего момента привода. Когда абсолютное значение
разности между заданием (26.73 Факт. задание кр.
момента 4) и текущим крутящим моментом (01.10
Крутящий момент двигателя) меньше значения 46.23
На
гистерез. крут. момента, считается, что привод
работает в соответствии с уставкой. Это указывается
битом 8 параметра 06.11 Главное слово состояния.
5,0 %
0,0…300,0 % Предел для индикации состояния «на уставке» при
регулировании крутящего момента.
См.
параметр
46.03
46.31 Превышение
скорости
Определяет уровень срабатывания для индикации
состояния «превышение» при регулировании скорости.
Когда текущая скорость превышает предельное
значение,
устанавливается бит 10 параметра 06.17 Слово
состояния привода 2.
0,00 об/мин
0,00… 30000,00
об/мин
Уровень срабатывания для индикации состояния
«превышение» при регулировании скорости.
См.
параметр
46.01
№Наименование/
значение
Описание Умолч./
FbEq16
01.06 (Гц)
0 Гц
28.96 + 46.22 (Гц)
28.96 (Гц)
28.96 – 46.22 (Гц)
Привод «на
уставке»
(06.11 бит 8 = 1)
01.10 (%)
0 %
26.73 + 46.23 (%)
26.73 (%)
26.73 – 46.23 (%)
Привод «на
уставке»
(06.11 бит 8 = 1)
