56 Настройки, ввод/вывод и диагностика на панели управления

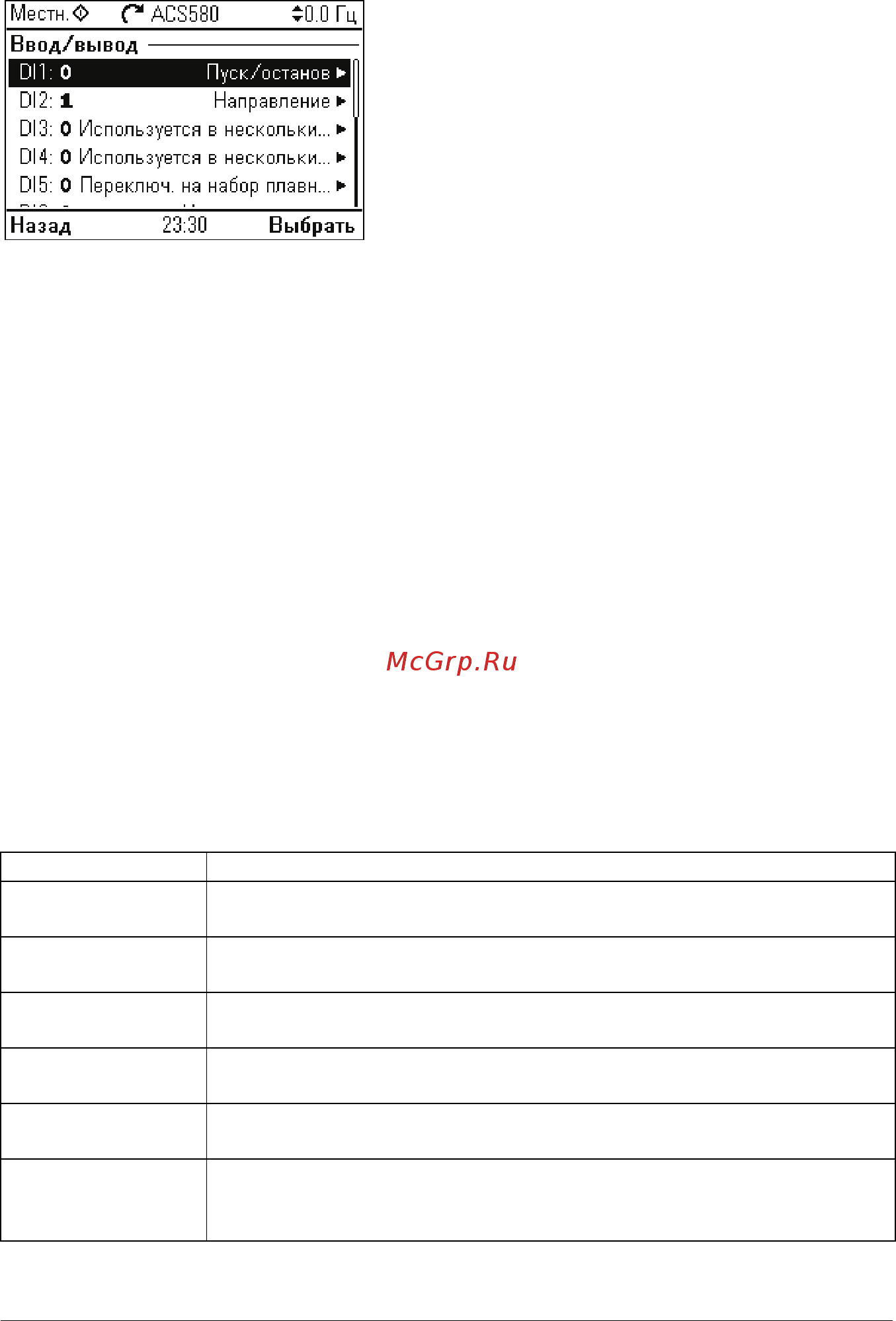

Меню «Ввод/вывод»
Для перехода в меню Ввод/вывод из начального экрана выберите Меню -
Ввод/вывод.
С помощью меню Ввод/вывод убедитесь, что текущие подключения
входов/выходов соответствуют способу их использования в программе
управления. Это меню дает ответы на следующие вопросы:
• Для чего используется каждый вход?
• Что означает каждый выход?
В меню Ввод
/вывод каждая строка содержит следующую информацию:
• Имя и номер терминала
• Электрическое состояние
• Логическое значение привода
Каждая строка также показывает подменю, которое содержит дополнительную
информацию о данном пункте меню и позволяет изменять подключения
входов/выходов.
В приведенной ниже таблице дается подробная информация о содержании
различных подменю в меню Ввод/вывод.
Пункт меню Описание
DI1 В этом подменю дается перечень функций, которые используют DI1
в качестве входа.
DI2 В этом подменю дается перечень функций, которые используют DI2
в качестве входа.
DI3 В этом подменю дается перечень функций, которые используют DI3
в качестве входа.
DI4 В этом подменю дается перечень функций, которые используют DI4
в качестве входа.
DI5 В этом подменю
дается перечень функций, которые используют DI5
в качестве входа.
DI6 В этом подменю дается перечень функций, которые используют DI6
или FI в качестве входа. Этот разъем может использоваться либо как
цифровой вход, либо как частотный вход.
