190 Параметры
22.11 Зад. скор. 1 для
Внешн1
Выбирает источник 1 задания скорости Внешн1.
Два источника сигнала можно задать с помощью этого
параметра и параметра 22.12 Зад. скор. 1 для Внешн2.

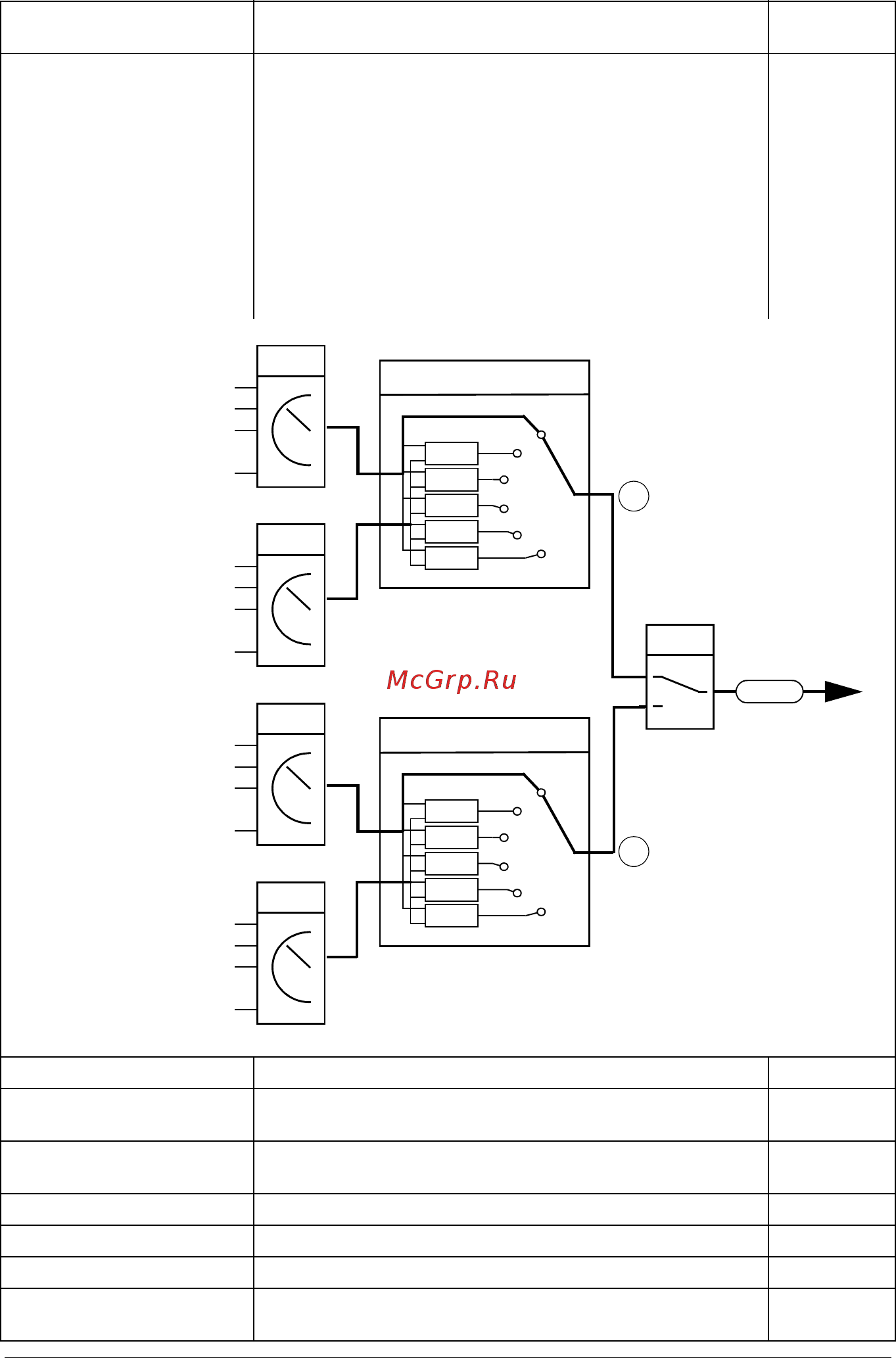

Математическая функция (22.13 Функция скорости
Внешн1), применяемая для двух сигналов, создает зада-
ние Внешн1 (A на рис. ниже).
Цифровой источник, выбранный параметром 19.11 Выбор
Внешн1/
Внешн2, может использоваться для переключе-
ния между заданием Внешн1 и соответствующим
заданием Внешн2, определенным параметрами 22.18
Зад. скор. 1 для Внешн2, 22.19 Зад. скор. 2 для Внешн2 и
22.20 Функция скорости Внешн2 (B на рис. ниже).
Масштабир
. ан. вх. AI1
Ноль Нет.0
Масштабир. ан. вх.
AI1
12.12 Масштаб. значение AI1 (см. стр. 149). 1
Масштабир. ан
. вх.
AI2
12.22 Масшт. значение AI2 (см. стр. 151). 2
Задание1 FB A 03.05 Задание 1 с FB A (см. стр. 135). 4
Задание2 FB A 03.06 Задание 2 с FB A (см. стр. 135). 5
EFB задан 1 03.09 Задание 1 с EFB (см. стр. 135). 8
Потенциометр
двигателя
22.80 Факт. задание потенц. двиг.
(выход потенциометра
двигателя).
15
№Наименование/
значение
Описание Умолч./
FbEq16
19.11
1
0
22.13
MUL
SUB
ADD
MIN
MAX
22.11
22.12
22.86
0
AI
FB
…
Другое
…
0
AI
FB
…
Другое
…
Задание1
22.20
MUL
SUB
ADD
MIN
MAX
22.18
22.19
0
AI
FB
…
Другое
…
0
AI
FB
…
Другое
…
Задание1
A
B
Внешн1
Внешн2
