Панель управления 37
7. Значения функциональных кнопок: Отображается назначение
функциональных кнопок ( и ) в данном контексте.
8. Часы: Часы показывают текущее время.Можно изменять время и его
формат на панели управления, выбрав Меню - Основные настройки -
Часы, регион, дисплей (см. стр. 54).
Можно регулировать контрастность дисплея и заднюю подсветку на панели
управления, выбрав Меню - Основные настройки - Часы, регион, дисплей
(см. стр. 54).

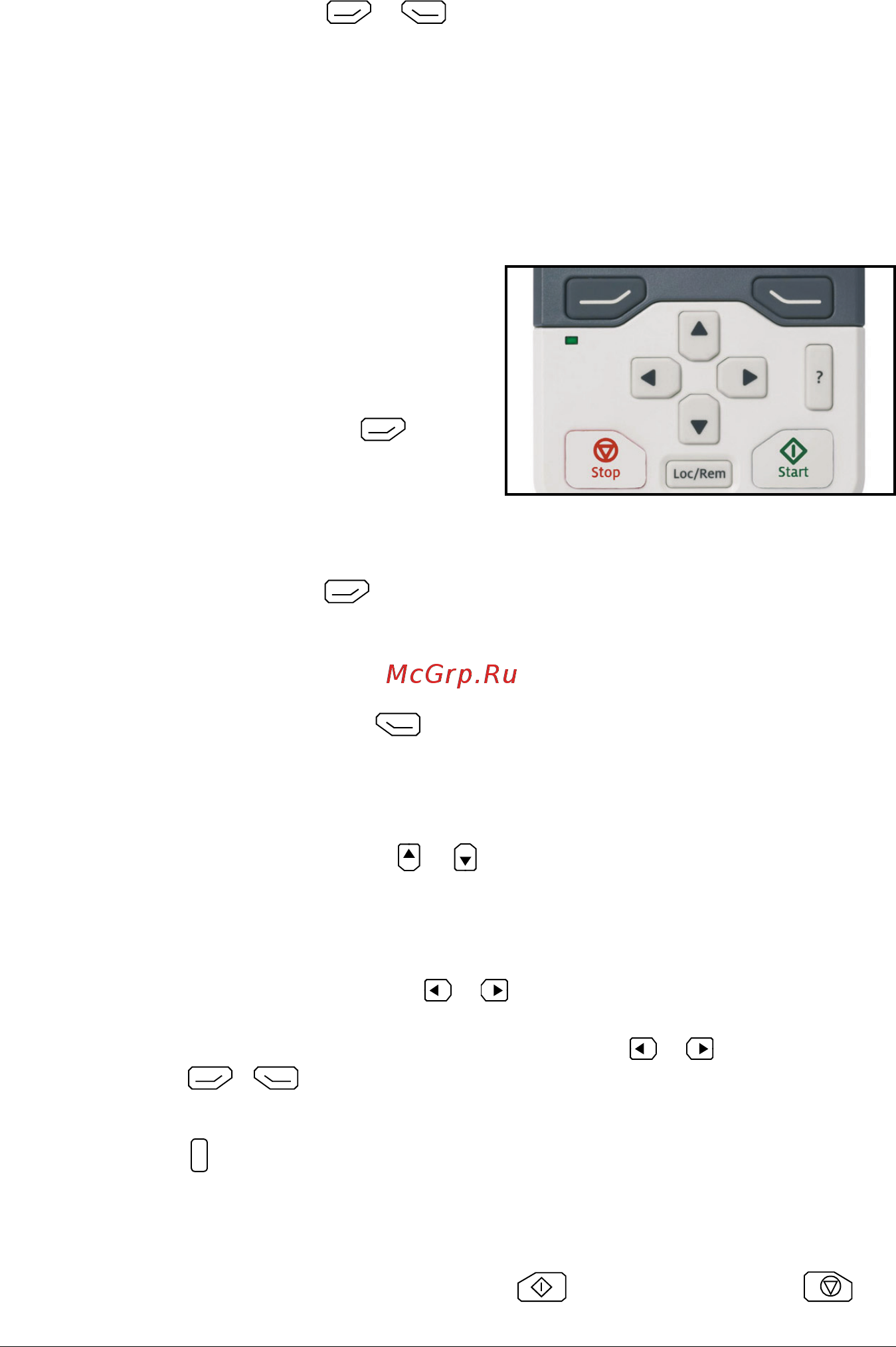

Кнопки
Ниже описываются кнопки панели
управления.
Левая функциональная кнопка
Левая функциональная кнопка ()
обычно используется для выхода и отмены.
Ее функцию в конкретной ситуации
поясняет текст в нижнем левом углу
экрана.
При каждом нажатии кнопки последовательно выполняется возврат на
предыдущий экран, до тех пор пока не вернетесь на начальный экран.Имеется
ряд экранов,
где эта функция не действует.
Правая функциональная кнопка
Правая функциональная кнопка () обычно используется для того, чтобы
выбрать, принять и подтвердить. Ее функцию в конкретной ситуации поясняет
текст в нижнем правом углу экрана.
Кнопки со стрелками
Кнопки со стрелками вверх и вниз ( и ) используются для выделения
выбранных позиций в меню и перечнях, для
прокрутки вверх и вниз текстовых
страниц и регулировки значений, например, при установке времени, вводе
пароля или изменении значения параметра.
Кнопки со стрелками влево и вправо ( и ) используются для перемещения
курсора влево и вправо при редактировании параметра и для перемещения
вверх и вниз в программах-помощниках. В меню кнопки и действуют
так
же, как и кнопки и соответственно.
Справка
Кнопка справки (
) открывает справочную страницу. Справочная страница
является контекстно-зависимой; это значит, что содержимое этой страницы
определяется данным меню или экраном.
Пуск и останов
В режиме местного управления кнопка пуска () и кнопка останова ()
соответственно запускают и останавливают привод.
?
