48 Настройки, ввод/вывод и диагностика на панели управления

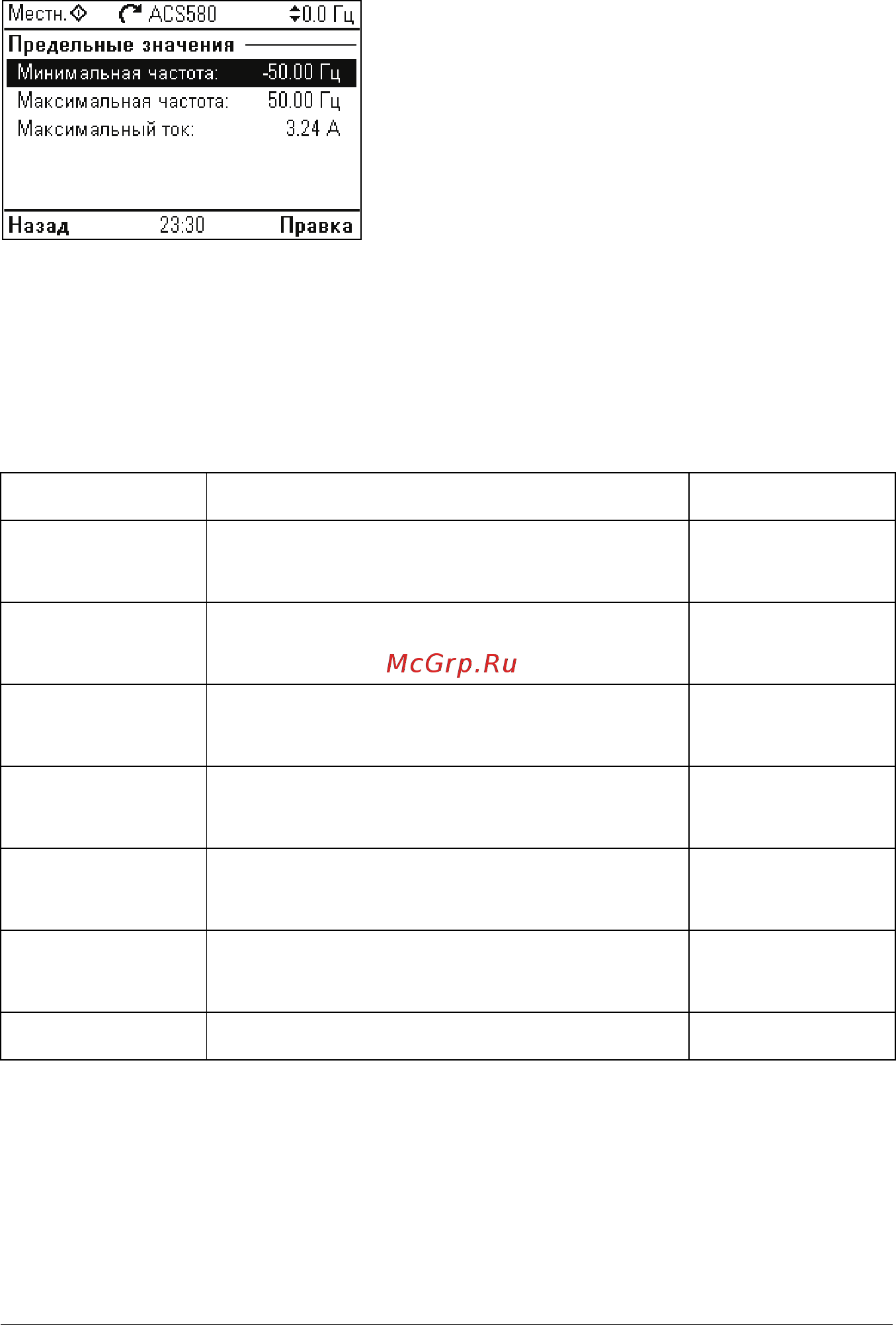

Предельные значения
Подменю Предельные значения используется для установки допустимого
рабочего диапазона. Эта функция предназначена для защиты двигателя,
подключенных аппаратных средств и механического оборудования. Привод не
выходит за эти пределы независимо от полученного значения задания.
В приведенной ниже таблице дается подробная информация об элементах
настройки, имеющихся в меню Предельные значения.
Пункт меню Описание Соответствующий
параметр
Минимальная
частота
Устанавливает минимальную рабочую частоту.
Действует только в режиме скалярного
управления.
30.13 Минимальная
частота
Максимальная
частота
Устанавливает максимальную рабочую частоту.
Действует только в режиме скалярного
управления.
30.14 Максимальная
частота
Минимальная
скорость
Устанавливает минимальную рабочую скорость.
Действует только в режиме векторного
управления.
30.11 Минимальная
скорость
Максимальная
скорость
Устанавливает максимальную рабочую
скорость. Действует только в режиме
векторного управления.
30.12 Максимальная
скорость
Мин. крут. момент Устанавливает минимальный рабочий крутящий
момент. Действует только в режиме векторного
управления.
30.19 Мин. крут.
момент 1
Макс. крут. момент Устанавливает максимальный рабочий
крутящий момент. Действует только в режиме
векторного управления.
30.20 Макс. крут.
момент 1
Максимальный ток Устанавливает максимальный выходной ток.
30.17 Максимальный
ток
